Назначение:

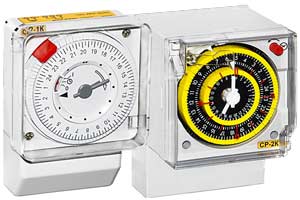

Реле времени СР-1К и СР-2К предназначены для управления различными устройствами в зависимости от реального времени по суточному циклу и применяются в схемах автоматики как комплектующие изделия.
Реле выполнены на современной элементной базе.
Условия эксплуатации:
Диапазон рабочих температур - от -20°С до +50°С.
Допустимые колебания напряжения питания - от 0.85 до 1.1 номинального значения.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Технические характеристики:
Параметр |
Значение |
|
СР-1К |
СР-2К |
|
Напряжение питания, В |
230 |
|
Номинальная частота питающей сети, Гц |
50-60 |
|
Потребляемая мощность, Вт |
1.8 |
0.8 |
Допуск напряжения питания, % |
-15 ... +10 |
|
Резерв хода при отключении питания, часов |
до 100 после 48 часов зарядки |
|
Точность хода, с/сутки, при23°C |
макс. ±1 |
|
Количество каналов |
1 |
2 |
Минимальный интервал коммутации, мин |
15 |
15 / 30 |
Срок хранения данных программы |
не ограничен |
|
Режим программ |
суточный |
|
Отображение данных |
вращающиеся стрелки и диск |
|
Количество контактов |
1 переключающий |
2 переключающих |
Номинальный ток, А |
16 |
|
Коммутируемая мощность, В·А / Вт |
2250В·А/500Вт |
|
Коммутируемое напряжение, В |
250В 50Гц |
|
Механическая износостойкость, циклов ВО, не менее |
2x105 |
|
Электрическая износостойкость, циклов ВО, не менее |
5x104 |
|
Диапазон рабочих температур, °C |
-20...+50 |
|
Диапазон температур хранения, °C |
-20.. +60 |
|
Рабочее положение |
произвольное |
|
Способ установки монтаж |
на DIN-рейку или на плоскость |
|
Степень защиты |
IP 20 |
|
Максимальное сечение подключаемых проводов, мм2,без гильзы / с гильзой |
макс. 2x2.5, макс. 1x4 / макс. 1x2.5, макс. 2x1.5 |
|
Габаритные размеры, мм |
101x72x 38 |
104x72x69 |
Вес, кг |
0.20 |
0.22 |
Схема реле:
СР-1К СР-2К

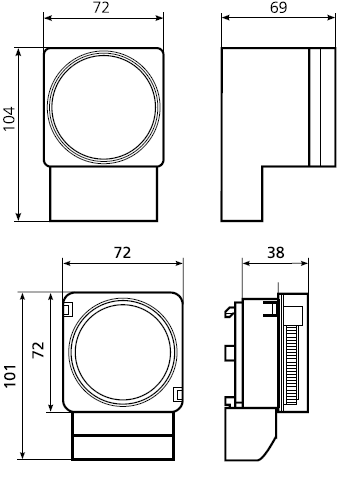

Габаритные размеры:
