Назначение:
Реле времени для управления различными устройствами в зависимости от реального времени в дневном, недельном (НР-11М) или месячном, годовом (ГР-13М) режиме и применяются в схемах автоматики как комплектующие изделия. Реле выполнены на современной элементной базе.
Условия эксплуатации:
Диапазон рабочих температур - от -20°С до +55°С.
Допустимые колебания напряжения питания - от 0,85 до 1,1 номинального значения.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Технические характеристики:
Параметр | Значение |
Напряжение питания | ~220 В, 50 Гц |
Потребляемая мощность | 0,5...2 ВА |
Резерв хода при отключении питания | 3 года |
Min интервал коммутации | 1 с |
Срок хранения данных программы | Не менее 10 лет |
Циклический выход | 1...99 с |
Импульсный выход | 1...99 с |
Количество ячеек памяти | 100 |
Номинальный ток | 16 А |
Коммутируемая мощность | 4000 ВА/384 Вт |
Пиковый ток | 30 А, < 3 с |
Коммутируемое напряжение | ~250 В / =24 В |
Min коммутируемая мощность | 500 мВт |
Механическая износостойкость | Не менее 30 000 000 циклов ВО |
Электрическая износостойкость | Не менее 70 000 циклов ВО |
Диапазон рабочих температур | −20...55°С |
Монтаж | На DIN-рейку |
Степень защиты | IP20 |
Max сечение подключаемых проводов без гильзы/с гильзой | 2×2,5 мм², 1×4 мм²/1×2,5 мм², 2×1,5 мм² |
Габаритные размеры | 90×36×64 мм |
Вес | 0,13 кг |
Устройство и работа:

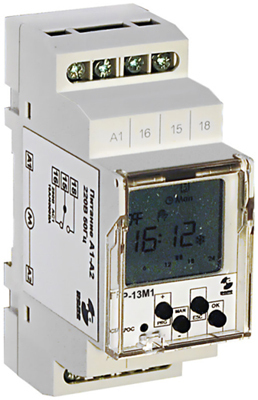

Реле размещено в пластмассовом корпусе. В верхней части размещены контактные зажимы для подключения внешних цепей. На лицевой панели находятся ЖК дисплей с подсветкой и кнопки программирования.

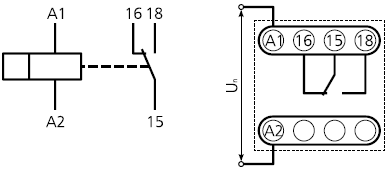

Схема подключения:
Габаритные размеры:
