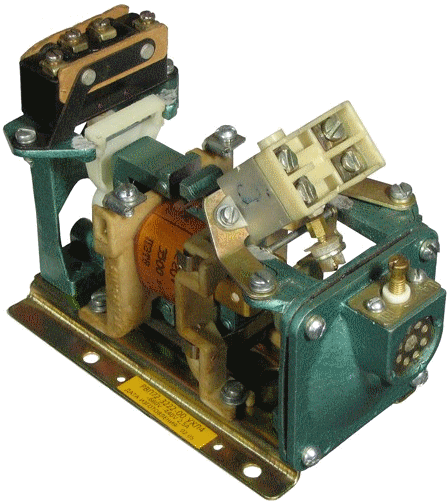

Назначение:
Предназначено для передачи команд из одной электрической цепи в другую с определенными предварительно установленными выдержками времени.
Отсчет выдержки времени осуществляется после снятия напряжения питания с электромагнитного привода.
Напряжение катушки: 220 В, 50 Гц.
Контактная группа: 1“з” + 1“р” с выдержкой времени,
1“з” + 1“р” мгновенного действия.
Крепление: винт.
Структура условного обозначения РВП - 72 Х Х Х Х:
РВП - реле времени пневматическое;
72 - условный номер разработки серии;
Х - условное обозначение величину реле (3);
Х - условное обозначение рода, вида и числа контактов:
1 - 1 замыкающий + размыкающий с выдержкой времени;
2 - 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного действия;
3 - 2 замыкающих + 2 размыкающих с выдержкой времени.
Х - род тока привода (2 - переменный);
Х - условное обозначение вида управляющей команды и числа независимых элементов выдержки времени:
1 - управляемые подачей напряжения на электромагнитный привод;
2 - управляемые снятием напряжения с электромагнитного привода;
3 - управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки времени).
Технические характеристики |
|
Диапазоны выдержек времени |
0.4…180с |
Ном. напряжение пит. (переменный ток) , В |
12,24,36,110,115,127,220,230,240,380,400,415,440,500,550,660 |
Количество пневматических приставок |
1 |
Начало отсчета выдержки времени |
после замыкания контакта управления |
Коммутируемый ток, А |
16 |
Потребляемая мощность, Вт |
30 |
Время возврата реле, с, не более |
0.4 |
Время подготовки реле, с, не более |
2.0 |
Габаритные размеры, мм |
180х105х72 |
Масса, не более кг |
1.2 |

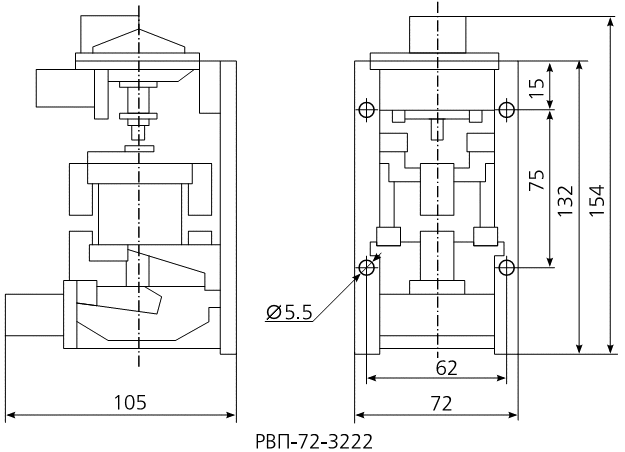

Габаритные и установочные размеры:
