ВЛ
ВЛ-6-II, ВЛ-6-III
Назначение:
Реле времени ВЛ-6-II, ВЛ-6-III являются многофункциональными устройствами с расширенным диапазоном питающего напряжения (24…220 В). На передней панели устройства помимо двух (для ВЛ-6-II) или трёх (для ВЛ-6- III) секций нажимного переключателя задатчика временных интервалов находится пятисекционный DIP-переключатель, используемый для переключения временных диапазонов и алгоритмов функционирования устройства.
Условия эксплуатации:
- Диапазон рабочих температур от +1 до +40°С.
- Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60Гц и с ускорениями до 1g в диапазоне частот от 1 до 100Гц.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Реле изготавливаются в исполнении УХЛ и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).
Технические характеристики:
|
Тип реле |
ВЛ-6-II |
ВЛ-6-III |
|
Алгоритмы функционирования |
Задержка включения; формирование импульса при включении; циклический (длительность импульса равна длительности паузы (меандр). |
|
|
Диапазоны выдержек времени |
0,1...9.9с, мин, ч |
0,1...99.9с, мин, ч |
|
Дискретность регулировки |
0,01 Тmax |
0,001 Тmax |
|
Основная погрешность, % |
δ≤0,02±0,01 (Тmax/Т) |
δ≤0,02±0,001 (Тmax/Т) |
|
Класс точности |
0,02 |
|
|
Время повторной готовности, с |
не более 0,08 |
|
|
Напряжение питания |
24 В-10%...220В+10% |
|
|
Количество разрядов задатчика времени |
2 |
3 |
|
Способ монтажа |
на винтах |
|
|
Масса, кг |
0,18 |
|
|
Потребляемая мощность, не более Вт |
3,3 |
|
|
Режим работы, ПВ, % |
100 |
|
|
Номинальные режимов коммутации на одну контактную группу (количество циклов срабатывания, не менее), при cosφ≥0,5 |
0,1А, 12В пост., перем. ток (не менее 5х105) |
|
|
Допустимые режимы коммутации |
103 замык. до 10А на время до 0,1с с размык. до 5А, 245 В~ или 30В = до 0,1Гц |
|

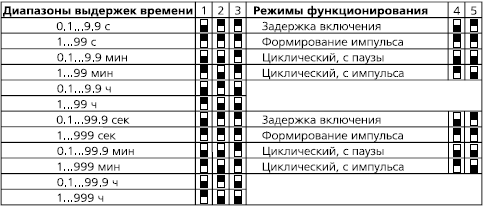

Таблица положений DIP-переключателей:
Габаритные и установочные размеры:

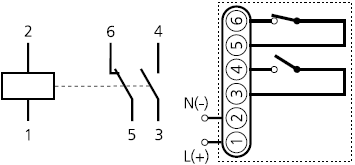

Схема подключения временного реле ВЛ-6-II, ВЛ-6-III:
