ВЛ-6, ВЛ-6U

Назначение:

Реле времени ВЛ-6, ВЛ-6U предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия. Реле выполнены на современной элементной базе, с аналоговым задатчиком временных интервалов. Реле ВЛ-6, ВЛ–6U могут использоваться для замены выпускавшихся ранее реле серии ВЛ–64.

Условия эксплуатации:

- Диапазон рабочих температур от +1 до +40°С.

- Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

- Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

- Реле изготавливаются в исполнениях УХЛ и должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).

- Степень защиты реле IP40, выводных зажимов – IP20. Реле допускают монтаж на DIN-рейку либо на плоскость.

Технические характеристики:

Реле времени ВЛ-6, ВЛ-6U являются универсальными устройствами, которые могут функционировать в любом из заявленных временных диапазонов (устанавливается с помощью DIP-переключателя, расположенного на передней панели).

Тип реле	ВЛ-6	ВЛ-6U
Диапазоны выдержек времени (по исполнениям)	0.1 … 1, 0.3 … 3, 1 … 10, 3 … 30 (с, мин, ч)	0.1 … 1, 0.3 … 3, 1 … 10, 3 … 30 (с, мин, ч)
Погрешность установки, %	10	10
Средняя основная погрешность, %	5	5
Погрешность от изменения температуры, на1°C, %	0.5	0.5
Напряжение питания, В	постоянный ток: 24	постоянный 24…220
Напряжение питания, В	переменный ток: 24, 110, 220	переменный 24…220
Допустимое отклонение напряжения питания, %	-15 … +10	-15 … +10
Время повторной готовности, с, не более	3	0.2
Время возврата, с, не более	2	0.1
Потребляемая мощность, Вт, не более	3.5	3.5
Масса, кг	0.15	0.15

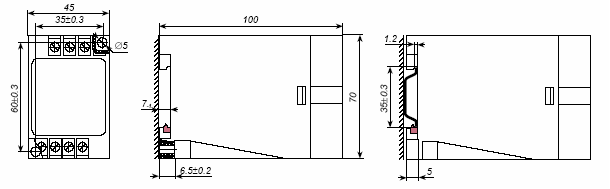

Габаритные и установочные размеры:
