Назначение:
Реле времени ВЛ-31М предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Основное применение - в качестве переключателя "звезда - треугольник" при пуске электродвигателей.
Структура условного обозначения ВЛ-31М:
ВЛ - реле времени;
31 - модификация;
М - тип корпуса.
Условия эксплуатации ВЛ-31М:
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20°С до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Технические характеристики:
|
||
Параметр |
Значение |
|
Напряжение питания |
АС 220V 50 Hz |
|
Потребляемая мощность |
не более 2.5Вт |
|
Допуск напряжения питания |
-15…+10% |
|
Временной диапазон |
1…10мин |
|
Регулировка выдержки времени |
потенциометр |
|
Средняя основная погрешность |
5% |
|
Погрешность от изменения температуры на 1°С |
не более 0.1% |
|
Выходные контакты |
||
Число и род контактов |
1 замыкающий |
|
Номинальный ток |
16А |
|
Коммутируемое напряжение |
220V AC/24V DC |
|
Механическая износостойкость |
1х106 циклов ВО |
|
Электрическая износостойкость |
5х105 циклов ВО |
|
Управление |
||
Управляющее напряжение |
питающее напряжение |
|
Клеммы управления |
10–2, 10–3, 10–4, 10–5 |
|
Длительность управляющего импульса |
не менее 0.1с |
|
Время повторной готовности |
3с |
|
Диапазон рабочих температур |
-20…+45°С |
|
Диапазон температур хранения |
-40…+80°С |
|
Рабочее положение |
произвольное |
|
Крепление реле |
на DIN-рейку |
|
Защита |
IP 40 со стороны лицевой панели |
|
Максимальное сечение присоединяемых проводов |
2.5 мм2 (с гильзой 1.5 мм2 ) |
|
Габаритные размеры |
36х87х59 мм |
|
Вес реле |
0.15 кг |
Устройство и работа реле ВЛ-31М:
Реле времени размещено в пластмассовом корпусе. На передней панели находится потенциометр регулировки выдержки времени в диапазоне 1…10 минут и индикатор срабатывания исполнительного реле.

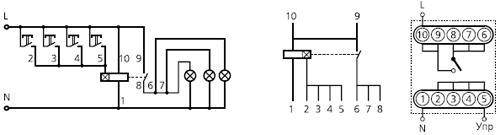

Схема подключения:
Габаритные и установочные размеры:
