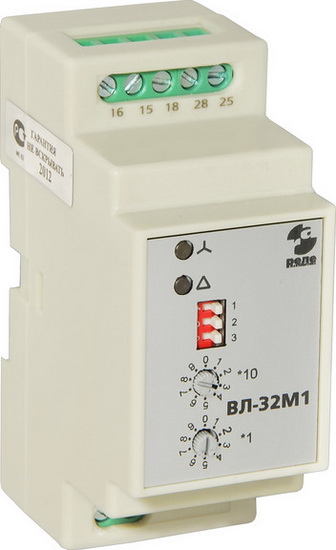

ВЛ-32М1

Назначение:

Реле времени ВЛ-32М1 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Основное применение – в качестве переключателя «звезда – треугольник» при пуске электродвигателей.

Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от -20°С до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку.

Технические характеристики:

Реле времени ВЛ-32М1 предназначено для пуска короткозамкнутых асинхронных двигателей пускателями с переключением со звезды на треугольник. Реле имеет две раздельных времязадающих цепи, одну переменную цепь для переключения со звезды на треугольник и одну постоянную цепь с 50 мс для времени переключения со звезды на треугольник. Питание реле осуществляется в диапазоне 24…220В, переменного или постоянного тока.

Параметр	Значение
Диапазон выдержек времени	0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
Средняя основная погрешность, %	0.2
Погрешность от изменения температуры на 1°С, %	0.1
Время повторной готовности, с, не более	0.1
Время возврата, с, не более	0.1
Напряжение питания переменный ток и постоянный ток, В	24…220
Допустимые отклонения напряжения питания, %	0…+20
Потребляемая мощность, Вт, не более	1.4
Масса, кг	0.15

Коммутационная способность:

Параметр	Значение
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)	0.1А, 12В@(не менее 5х105) 7А, 30В =(не менее 105) 7А, 250В ~ (не менее 105)
Допустимые режимы коммутации	103 замыканий до 30А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

Устройство и работа:

Время выдержки устанавливается десятичными переключателями единиц «X1» и десятков «X10» на передней панели реле, а также DIP-переключателями:

Часы-секунды, минуты – («Ч–С.,МИН»)
Минуты-секунды «МИНУТЫ–СЕКУНДЫ»
Переключателем множителя («X1–X0,1»)

Если переключатель «Ч–С, МИН» установлен в положении «Ч», то переключатель «МИНУТЫ–СЕКУНДЫ» не работает. Переключатель множителя («X1–X0,1») в положении «X0,1» уменьшает время выдержки в 10 раз.

Исполнительное реле включения звезды имеет один замыкающий контакт, а исполнительное реле включения треугольника – одну группу переключающих контактов с выдержкой времени.

При подаче питания включается исполнительное реле 1 включения звезды и зеленый светодиод. Начинается отсчет установленного времени, которое индицируется миганием красного светодиода. По окончании выдержки времени исполнительное реле 1 звезды отключается, гаснет зеленый светодиод. Через 50 мс включается исполнительное реле 2 треугольника и постоянно зажигается красный светодиод.

Схема подключения:

Габаритные размеры:
