ВЛ



ВЛ-40M1

Назначение:

Реле времени ВЛ-40M1 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и применяется в схемах автоматики как комплектующее изделие.

Реле ВЛ-40M1 является функциональным аналогом реле ВЛ-54 и может использоваться для его замены.



Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями. Диапазон рабочих температур от -20 до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты реле IP40, выводных зажимов – IP20. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g частотой до 60Гц. Реле предназначено для монтажа на DIN-рейку.



Технические характеристики:

Реле времени ВЛ-40M1 является универсальным устройством и может функционировать в любом из 6 режимов от источника питания в диапазоне 24…220В, переменного или постоянного тока. Реле имеет управляющий вход для запуска. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение согласно схеме подключения. При замыкании контактов 1 и 3 функционирование реле по соответствующему алгоритму происходит от момента подачи питающего напряжения.



Параметр

Значение

Диапазон выдержек времени

0.1…9.9, 1…99 (с, мин, ч)

Средняя основная погрешность, %

0.2

Погрешность от изменения температуры на 1°С, %

0.1

Время повторной готовности, с, не более

0.1

Время возврата, с, не более

0.1

Напряжение питания, постоянный и переменный ток, В

24…220

Допустимые отклонения напряжения питания, %

-15…+10

Потребляемая мощность, Вт, не более

1.4

Масса, кг

0.15

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В @ (не менее 5х105)
5А, 30В = (не менее 9х104)
5А, 220В ~ (не менее 9х104)



Устройство и работа:

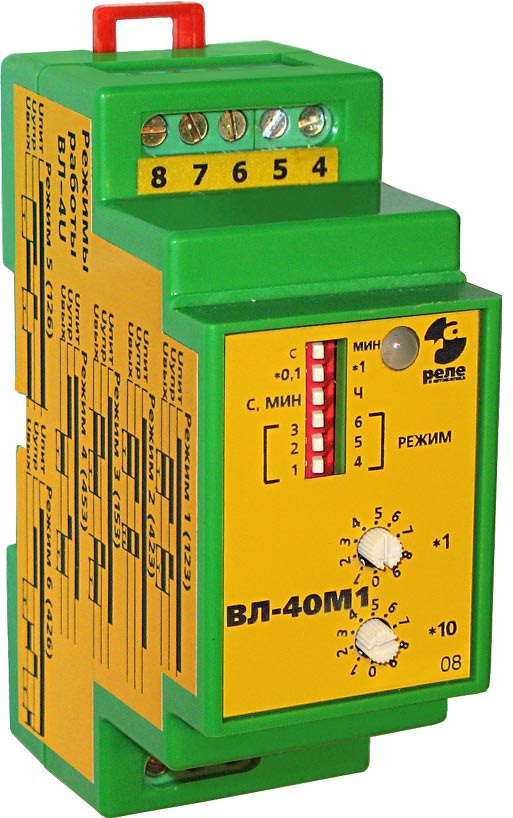

Режимы работы реле задаются с помощью DIP-переключателя, расположенного на передней панели. Номер режима задается тремя переключателями, объединенными указателем «Режим» на передней панели. Каждому из 6 режимов работы соответствует определенное положение DIP-переключателей, которое обозначено цифрами 1…6.

Время выдержки устанавливается переключателями единиц (x1) и десятков (x10) на передней панели реле, а также переключателями:

  1. Секунды, минуты–часы («С, МИН–Ч»)
  2. Переключателем множителя («x0.1–x1»)
  3. «СЕКУНДЫ–МИНУТЫ»

Если переключатель «С, МИН–Ч» установлен в положении «Ч», то переключатель «С–МИН» не работает. Переключатель множителя («x0.1–x1») в положении «x0.1» уменьшает время выдержки в 10 раз.

Исполнительное реле имеет один замыкающий контакт и одну группу переключающих контактов с выдержкой времени.

ВНИМАНИЕ! Для исключения сбоев в работе реле при коммутации индуктивной нагрузки (электромагнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехоподавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного конденсатора 0.1…0.22 мкф 400…600В.

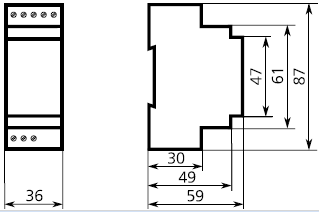

Габаритные размеры:

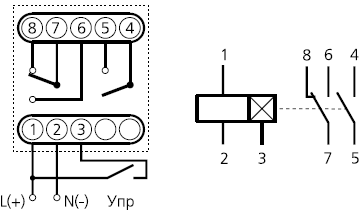

Схема подключения:
