ВЛ-41М1

Назначение:

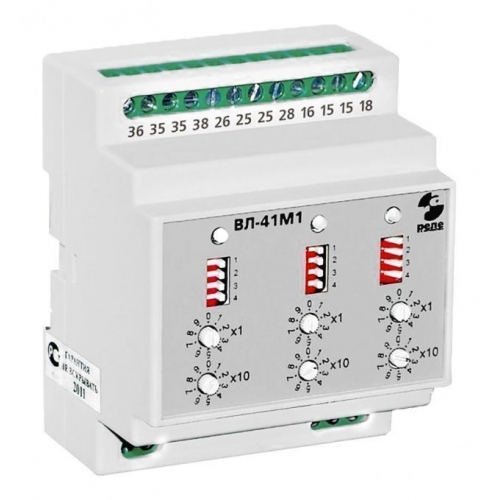

Трехканальное реле времени ВЛ-41М1 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.

Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от -20°С до +45°С при отсутствии конденсации влаги.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Степень защиты реле – IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку.

Технические характеристики:

Реле времени ВЛ-41М1 может функционировать в любом из 2 режимов – «задержка включения» или «формирование импульса» от источника питания в диапазоне 24…220В, переменного или постоянного тока.

Параметр	Значение
Диапазоны выдержек времени	0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
Средняя основная погрешность, %	0.2
Погрешность от изменения температуры на 1°С, %	0.1
Время повторной готовности, с, не более	0.1
Время возврата, с, не более	0.1
Напряжение питания, переменный и постоянный ток, В	24…220
Допустимые отклонения напряжения питания, %	-15...+10
Потребляемая мощность, Вт, не более	1.4
Масса, кг	0.25
Способ монтажа	на DIN рейку
Коммутационная способность
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)	0.1А, 12В @ (не менее 5х105) 5А, 30В = (не менее 9x104) 05А, 220В ~ (не менее 9x104)
Допустимые режимы коммутации	103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

Устройство и работа:

Режимы работы каждого канала реле задаются с помощью DIP-переключателя, расположенного на передней панели – «задержка включения» или «формирование импульса». Реле имеет 3 управляющих входа для запуска (перезапуска) любого из каналов. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное напряжение согласно схеме включения. Светодиодный индикатор мигает зеленым цветом при отсчете задержки включения и оранжевым при отсчете формирования импульса. При поданном питании (после формирования импульса) светодиод горит постоянно зеленым цветом; если выходное реле включено (после отсчета задержки включения) то светодиод горит постоянно оранжевым цветом. Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней панели реле, а также DIP-переключателями:

Часы–секунды, минуты – (« Ч–С, М»)
Минуты–секунды – («М–С»)
Переключателем множителя («х1–х0.1»)

Если переключатель «Ч–С, М» установлен в положении часы («Ч»), то переключатель минуты–секунды («М–С») не работает. Переключатель множителя («х1–х0.1») в положении «х0.1» уменьшает время выдержки в 10 раз. Исполнительные реле каждого канала имеют одну группу переключающих контактов с выдержкой времени.

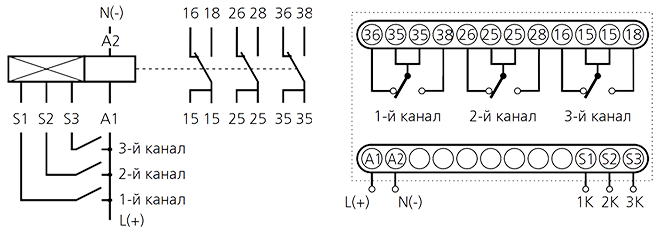

Схема подключения:
