ВЛ

ВЛ-50, ВЛ-51, ВЛ-52

Назначение:

Реле времени ВЛ-50, ВЛ-51, ВЛ-52 предназначены для коммутации электрических цепей с определенными выдержками времени в системах управления тепловозов и путевых машин, применяются как комплектующие изделия.

Условия эксплуатации:

Диапазон рабочих температур - от -60°С до +60°С.

Предельные значения температуры окружающего воздуха - от -60°С до +70°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и

длительностью не более 10мкс.

Технические характеристики:

Параметр		Значение
		ВЛ-50	ВЛ-51	ВЛ-52
Пределы уставок	нижний	2 с		1 мин
	верхний	200 с		100 мин
Номинальное напряжение питания постоянного тока, В		50, 75, 110	27	75, 110
Класс точности		4/0.1
Отсчет выдержки времени начинается с момента подачи напряжения питания
Регулировка выдержки времени ступенчатая, число ступеней		100
Количество выходных контактов с выдержкой времени		1 замыкающий, 1 размыкающий
Диапазон коммутируемых напряжений, В, постоянный ток		24…110
Режим работы		продолжительный
Потребляемая мощность, Вт, не более		5
Диапазон коммутируемых токов, А		0.05…2.5
Длительно допустимая сила тока, проходящего через контакты, А		4
Механическая износостойкость, циклов, не менее		10х10⁶
Время возврата реле, с		0.2
Масса, кг, не более		0.35
Степень защиты	по оболочке	IP40
	по разъему	IP10

Устройство и работа:

ВЛ-50, ВЛ-51, ВЛ-52 является одноцепным реле времени, с выдержкой времени на включение. Регулировка выдержки осуществляется дискретно.

Реле размещено в пластмассовом корпусе EG45. В верхней части размещены контактные зажимы для подключения внешних цепей. Схема изделия собрана на печатной плате. На лицевой панели находятся переключатели регулировки уставок срабатывания реле и светодиод, сигнализирующий о срабатывании мгновенного контакта.

Схема подключения:

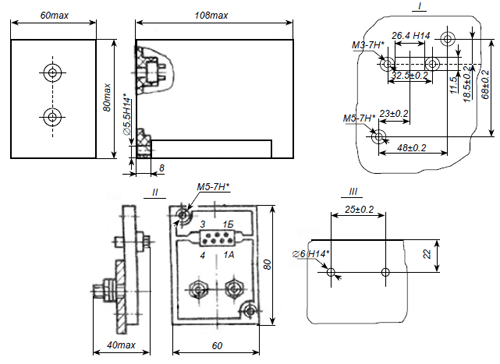

Габаритные размеры:

I – разметка панели для установки реле,
II – основание,
III – разметка панели для установки основания, * 2отв.
