ВЛ-54, ВЛ-55

Назначение:

Реле времени предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени в схемах промышленной автоматики. По основным классификационным признакам реле относятся к одноцепным, однокомандным, с плавной регулировкой выдержки времени и шкалой, с контактным выходом, статическим. Реле изготавливаются с использованием унифицированных корпусных деталей.



Условия эксплуатации:

- Высота над уровнем моря не более2000 м.

- Температура окружающего воздуха от минус 40 до 550С.

- Относительная  влажность  окружающего   воздуха   до   80%   при температуре 250С.

- Окружающая среда взрывоопасная, не содержащая пыли (в том  числе токопроводящей)  в  количестве,  нарушающем  работу  реле,  а   также агрессивных газов и паров  в  концентрациях,  разрушающих  металлы  и изоляцию.

- Вибрация мест крепления реле с частотой  от  10  до  60  Гц  при ускорении до 2g и от 60 до 100 Гц при ускорении до 1g .

- Воздействие по сети  питания  импульсных  помех  амплитудой,  не превышающей  двойное  значение  номинального  напряжения  питания   и длительностью не более 10 мкс

- Воздействие  электромагнитных  полей,  создаваемых  проводом   с импульсным током амплитудой до 100 А, расположенным на расстоянии  не менее10 ммот корпуса реле.

- Рабочее положение произвольное.

- Степень защиты реле IР40, степень защиты выходных  зажимов  IР10 по ГОСТ 14255-69.

- Требования техники безопасности по  ГОСТ  12.2.007.0-75  и  ГОСТ 12.2.007.6-93.

- Реле для внутригосударственных поставок и  поставок  на  экспорт соответствуют требованиям ГОСТ 22557-84 и ТУ 16-523.624-83.

- Нормативно-технический документ (ТУ)   ГОСТ 22557-84;ТУ 16-523.624-83



Технические характеристики:

Тип реле		ВЛ-54	ВЛ-55
Номинальное напряжения питания, В	постоянный ток	≅220	≅110, ≅220
	переменный ток 50 Гц	220	110, 220
Диапазоны выдержек времени	исполнение 0,1с...30мин	исполнение 0,1 мин...30ч	исполнение 0,1с...30с
	0,1...1с, 0,3...3с, 1...10с, 3...30с, 0,1...1мин, 0,3...3мин, 1...10мин, 3...30 мин	0,1...1мин, 0,3...3мин, 1...10мин, 3...30мин, 0,1...1ч, 0,3...3ч, 1...10 ч, 3...30 ч	0,1...1с, 0,3...3с, 1...10с, 3...30с
Пределы допустимых отклонений напряжения питания, %	-15...+10
Количество и вид контактов	2 переключающих
Потребляемая мощность, Вт (ВА)	4,75(4,75)
Диапазон коммутируемых товаров, А	0,01...4
Время повторной готовности, с, не более	0,3
Время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени с заданной точностью, с, не менее	-		15
Механическая износостойкость, млн. циклов ВО	16
Приведенная погрешность, %	5
Масса, кг, не более	0,3

Средняя основная погрешность, выраженная в процентах, в любой точке шкалы с числовой отметкой, не должна превышать значений, нормируемых формулой: δ=±(5Т_max/Т), где Т_max - максимальная установка соответствующего диапазона, Т - установка, на которой определяется средняя основная погрешность.

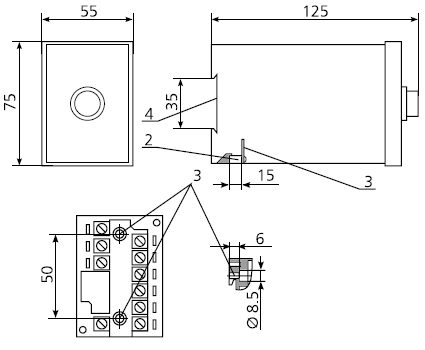

Габаритные и установочные размеры:



Схема подключения временного реле ВЛ-54, ВЛ-55:

ВЛ-54



ВЛ-55
