ВЛ-60Е, ВЛ-60Е1

Назначение:

Реле времени ВЛ-60Е, ВЛ-60Е1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.



Условия эксплуатации:

Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты реле IP40, выводных зажимов – IP20. Реле допускают монтаж на DIN-рейку либо на плоскость.



Технические характеристики:

Реле времени ВЛ-60Е, ВЛ-60Е1 являются универсальными устройствами, которые могут функционировать в любом из заявленных временных диапазонов (устанавливается с помощью DIP-переключателя, расположенного на передней панели).



Параметр	Значение
	ВЛ-60Е	ВЛ-60Е1
Диапазоны выдержек времени	от 0.1 до 1, от 0.3 до 3, от 1 до 10, от 3 до 30 (с, мин, ч)
Погрешность установки, %	10
Средняя основная погрешность , %	5
Погрешность от изменения температуры, на 1°С, %	0.5
Напряжение питания, В	DC 24 / AC 24, 110, 220	24..220 AC/DC
Допустимое отклонение напряжения питания, %	-15...+10
Время повторной готовности, с, не более	3	0.2
Время возврата, с, не более	2	0.1
Потребляемая мощность, Вт, не более	3.5	1.1
Масса, кг	0.15
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)	0.1А, 12В @ (не менее 5х105) 5А, 30В = (не менее 9х104) 5А, 220В ~ (не менее 9х104)
Допустимые режимы коммутации	103 замыканий до 30А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

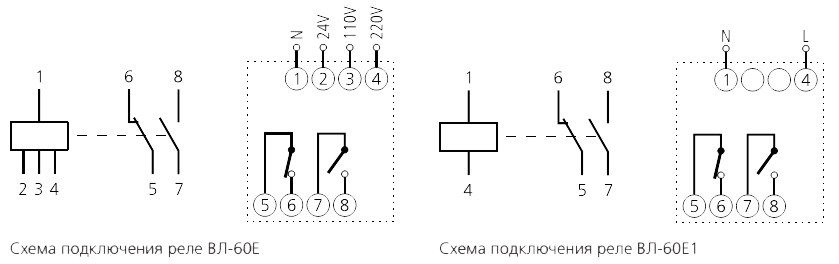

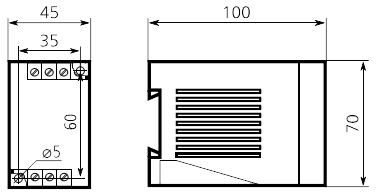

Габаритные размеры ВЛ-60Е:
