ВЛ-60М1

Назначение:

Реле времени ВЛ-60М1 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Реле выполнено на современной элементной базе.



Условия эксплуатации:

Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты реле – IP40, выводных зажимов – IP20. Реле предназначено для монтажа на DIN-рейку



Технические характеристики:

Реле времени ВЛ-60М1 является универсальным устройством и может функционировать в любом из 4 режимов от источника питания в диапазоне 24…220В, переменного или постоянного тока.



Параметр	Значение
Диапазон выдержек времени	0.1…9.9, 1…99 (с, мин, ч)
Средняя основная погрешность, %	0.2
Погрешность от изменения температуры на 1°С, %	0.1
Время повторной готовности, с, не более	0.1
Время возврата, с, не более	0.1
Напряжение питания, постоянный и переменный ток, В	24…220
Допустимые отклонения напряжения питания, %	-15...+10
Потребляемая мощность, Вт, не более	1.4
Масса, кг	0.15
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)	0.1А, 12В @ (не менее 5х105) 5А, 30В = (не менее 9х104) 5А, 220В ~ (не менее 9х104)
Допустимые режимы коммутации	103 замыканий до 10А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц

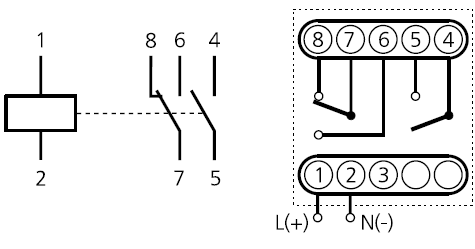

Схема подключения:

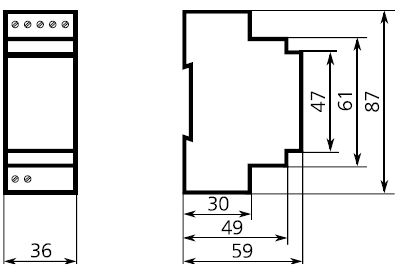

Габаритные размеры:
