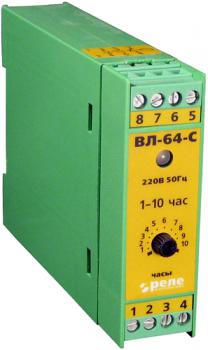

ВЛ-64-С

Назначение:

Реле предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Реле выполнено на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надежности.



Условия эксплуатации:

- Районы с умеренным климатом - исполнение УХЛ.

- Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.

- Диапазон рабочих температур – от +1°С  до +45°С

- Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

- Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

- Степень защиты реле IP40, выводных зажимов – IP20.

- Реле предназначены для монтажа на DIN – рейку.



Технические характеристики:

Диапазоны выдержек времени, (по исполнениям) (с, мин, ч)	0.1…1, 0.3…3, 1…10, 3…30
Средняя основная погрешность, %	15
Разброс выдержек времени, %	0.5
Напряжение питания, В	постоянный ток - 24, переменный ток - 24, 110, 220
Погрешность от изменения температуры, на 1°С, %	0.1
Время повторной готовности, не более, с	0.3
Время возврата, не более, с	0.2
Потребляемая мощность, не более, Вт	5
Допустимое отклонение напряжения питания, %	-15…+10
Масса, кг	0.11
