Назначение:

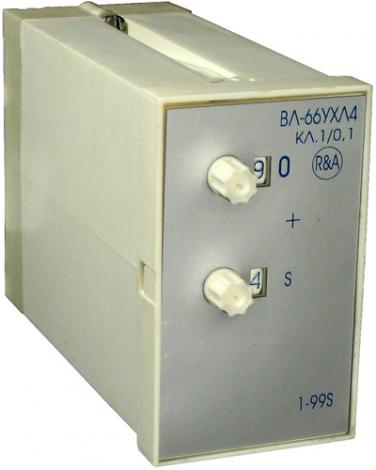

Реле времени ВЛ-66 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Реле изготавливаются в исполнениях УХЛ4, О4.
Условия эксплуатации:
Диапазон рабочих температур от минус 40 до плюс 55°С;
Верхнее значение относительной влажности окружающего воздуха:
- для исполнения УХЛ4 - 80% при температуре 25°С;
- для исполнения О4 - 98% при температуре 35°С;
Высота над уровнем моря - не более 2000м;
Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Технические характеристики:
Нижний и верхний пределы установок |
0.1-9.9сек, 1-99сек |
Регулировка выдержки времени |
Ступенчатая |
Класс точности |
1/0.1 |
Время повторной готовности, сек |
0.3 |
Время возврата, сек |
0.2 |
Количество и тип контактов |
1з+1р |
Механическая износостойкость |
20 млн. циклов |
Напряжение питания, В (постоянного тока) |
24, 27, 110, 220 |
Напряжение питания, В (переменного тока) |
110, 220, 230, 240 |
Допустимые отклонения напряжения питания, % |
+10, -15 |
Потребляемая мощность (AC/DC), ВА/Вт |
4.5 (4.5) |
Длительно допустимая сила тока выходной цепи, А |
4 |
Степень защиты реле: |
IP40 - реле |
Габаритные размеры, мм |
45х75х119 |
Масса, кг, не более |
0.28 |
Габаритные размеры, мм:
