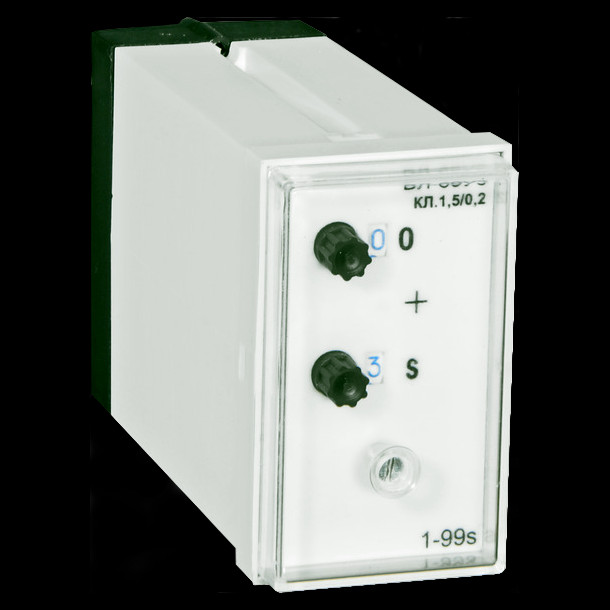

ВЛ-69

Назначение:

Реле времени ВЛ-69 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Реле изготавливаются в исполнениях У3, Т3.

Условия эксплуатации:

Диапазон рабочих температур от минус 40 до плюс 55° С;
Верхнее значение относительной влажности окружающего воздуха:
- для исполнения У3 - 98% при температуре 25°С;
- для исполнения Т3 - 98% при температуре 35°С;
Высота над уровнем моря - не более 2000м;
Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Технические характеристики:

Нижний и верхний пределы установок	0.1-9.9сек, 1-99сек
Регулировка выдержки времени	Ступенчатая
Класс точности	1.5/0.2
Время повторной готовности, сек	0.1
Время возврата, сек	0.07
Количество и тип контактов	1з+1р
Механическая износостойкость	20 млн. циклов
Напряжение питания, В (постоянного тока)	24, 27, 110, 220
Напряжение питания, В (переменного тока)	110, 220, 230, 240
Допустимые отклонения напряжения питания, %	+10, -20
Потребляемая мощность (AC/DC), ВА/Вт	4.5 (4.5)
Длительно допустимая сила тока выходной цепи, А	4
Степень защиты реле:	IP40 - реле IP20 - клеммника
Габаритные размеры, мм	45х75х119
Масса, кг, не более	0.28
