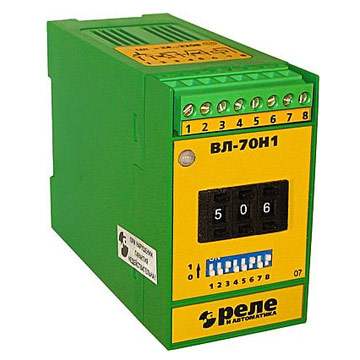

Назначение:
Реле времени ВЛ-70Н1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Реле выполнены на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надежности
Условия эксплуатации:
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур – от -20°С до +45°С.
Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60 Гц и с ускорениями до 1g в диапазоне частот от 1 до 100 Гц.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Технические характеристики:
Режимы работы: задержка включения, формирование импульса, формирование импульса по спаду управляющего сигнала, срабатывание исполнительного реле по фронту и отсчет выдержки времени по спаду управляющего сигнала, cчетчик-делитель, контроль следования импульсов.
Параметр |
Значение |
Диапазон напряжения питания, В |
AC/DC 24-15%…220+10% |
Номинальные режимы коммутации |
0.1А, 12В @ (не менее 5x105) |
Время возврата / повторной готовности, с |
0.2 / 0.1 |
Допустимые режимы коммутации |
103 замыканий до 10А на время до 0.1с, |
Средняя основная погрешность |
не более 0.02% |
Погрешность от изменения температуры на 1°С |
не более 0.5% |
Число и род контактов |
1 замыкающий + 1 размыкающий |
Механическая износостойкость |
1x106 циклов ВО |
Электрическая износостойкость |
5х105 циклов ВО |
Управляющий сигнал |
сухой контакт / бесконтактный ключ |
Диапазон температур хранения |
-40…+80°С |
Крепление реле |
на DIN-рейку |
Сечение присоединяемых проводов |
2.5мм2 / с гильзой 1.5мм2 |
Потребляемая мощность, не более |
3.5Вт |
Вес реле |
0.15кг |

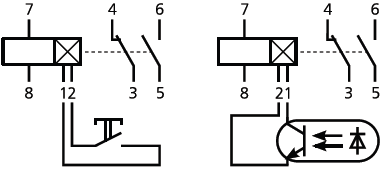

Схема подключения:

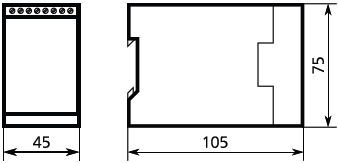

Габаритные размеры:
