Назначение:

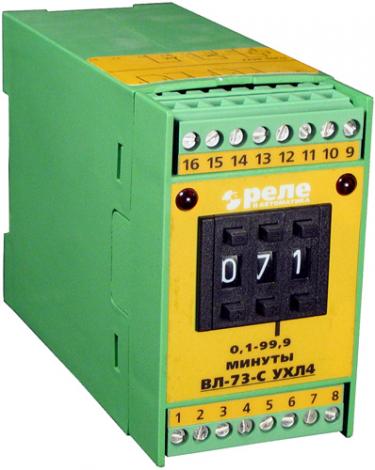

Реле времени ВЛ-73-С предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.
Условия эксплуатации:
- Диапазон рабочих температур от +1 до +45°С.
- Воздействие вибраций с ускорением до1g с частотой до 100Гц, до 2g с частотой до 60Гц.
- Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.
- Закрытые производственные помещения с искусственно регулируемыми климатическими условиями (категория размещения 4).
- Районы с умеренным климатом исполнение УХЛ.
- Степень защиты реле IP40, выводных зажимов – IP00. Реле предназначены для монтажа на DIN-рейку.
Технические характеристики:
Номинальное напряжение питания, В, переменного тока частоты 50 Гц: постоянного тока |
24; 110; 220 24 |
Время повторной готовности, с, не более |
0,3 |
Время возврата реле, с, не более |
0,2 |
Диапазон коммутируемых токов, А |
0.01...5 |
Механическая износостойкость, циклов, не менее |
1х106 |
Потребляемая мощность, не более, ВА |
9 |
Количество и род выходных контактов: мгновенного действия с выдержкой времени |
2 переключающих 1 замыкающий + 1 размыкающий |
Основная погрешность, %, не более |
0,02 |
Масса реле, кг, не более |
0.35 |
Исполнения по выдержкам времени |
0,1...100 с; 1...1000 с; 0,1...100 мин; |
