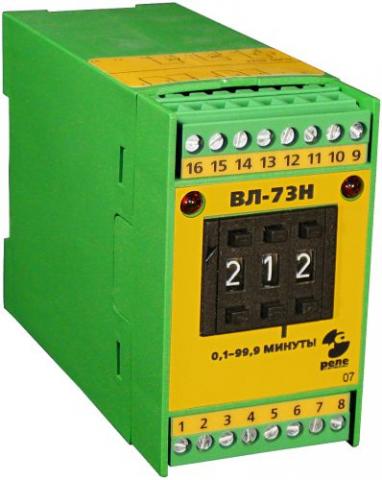

ВЛ-73Н

Назначение:

Реле времени ВЛ-73Н предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур – от -20°С до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку.

Технические характеристики:

Параметр	Значение
Исполнение по выдержке времени	0.1...99.9с; 1...999с; 0.1...99.9мин; 1...999мин; 0.1...99.9ч; 1...999ч
Номинальное напряжение питания, В
переменного тока частотой 50Гц	24, 110, 220
постоянного тока	24
Номинальные режимы коммутации на одну контактную группу, включая 2 контакта мгновенного действия (количество циклов срабатывания, не менее), при cosj ≥ 0.5	0.1А, 12В @ (не менее 5x105) 5А, 30В = (не менее 9x104) 5А 220В ~ (не менее 9x104)
Допустимые режимы коммутации	103 замык. до 10А на время до 0.1с c размык. до 5А, 245В ~ или 30В = до 0.1Гц
Время возврата реле, с, не более	0.2
Диапазон коммутируемых токов, А	0.01...5
Механическая износостойкость, циклов, не менее	1x106
Потребляемая мощность, не более, Вт	9
Количество и род выходных контактов
мгновенного действия	2 переключающих
с выдержкой времени	1 замыкающий + 1 размыкающий
Основная погрешность, %, не более	0.02
Масса реле, кг, не более	0.35
Время повторной готовности, с, не более	0.3

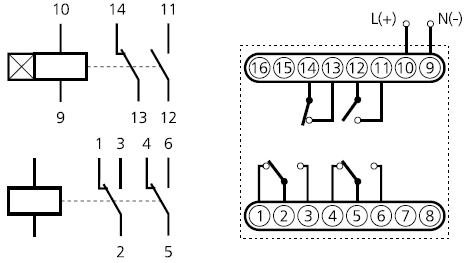

Схема подключения:

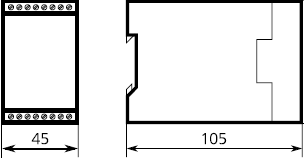

Габаритные размеры:
