ВЛ

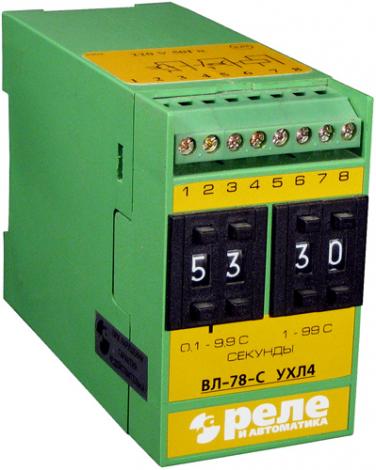

ВЛ-74-С, ВЛ-75-С, ВЛ-76-С, ВЛ-77-С, ВЛ-78-С

Назначение:

Реле времени ВЛ-74-С ... ВЛ-78-С предназначены для коммутации электрических

цепей с определенными, предварительно установленными выдержками времени и

применяются в схемах автоматики как комплектующие изделия. Реле выполнены на современной элементной базе с применением цифровых схем, что позволило улучшить показатели точности и надёжности.



Условия эксплуатации:

- Районы с умеренным климатом – исполнения УХЛ.

- Закрытые производственные помещения с искусственно регулируемыми

климатическими условиями – категория размещения 4.

- Диапазон рабочих температур от +1 до +45°С.

- Допустимые колебания напряжения питания от 0.85 до 1.1 номинального

значения.

- Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60Гц и с

ускорениями до 1g в диапазоне частот от 1 до 100Гц.

- Окружающая среда взрывобезопасная, не содержащая пыли в количестве,

нарушающем работу реле, а также агрессивных газов и паров в концентрациях,

разрушающих металлы и изоляцию.



Технические характеристики:

Тип реле	ВЛ-74-С, ВЛ-75-С, ВЛ-76-С, ВЛ-77-С	ВЛ-78-С
Климатическое исполнение и категория размещения	УХЛ 4, 04
Диапазоны выдержек времени	0,1...99,9: 1...999 с, мин, ч	(0,1...9,9/1...99, 1...99/1...99) с; 1...99 с/0,1...9,9 мин; (0,1...9,9/0,1...9.9, 1...99/1...99) мин; (0,1...9,9/0,1...9,9, 0,1...9,9/1...99, 1...99/1...99)ч
Дискретность регулировки	0,001Ттах	0,01Ттах
Основная погрешность, %	а«0,02± 0,001
Класс точности	0,02
Время возврата/повторной готовности, с	0,2/0,3
Напряжение питания. В: постоянное переменное	24; 110; 220 24; 110; 220
Допустимое отклонение напряжения питания, %	-15...+10
Способ монтажа	На винтах
Масса, кг	0,28
Габаритные размеры, мм	102х45х75
