ВЛ-78Н1

Назначение:

Реле времени ВЛ-78Н1 являются циклическими и предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, применяются в схемах автоматики как комплектующие изделия.

Реле выполнены на современной элементной базе, что позволило улучшить показатели точности, надежности и помехозащищенности.

Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями

Диапазон рабочих температур – от -20°С до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Технические характеристики:

Параметр	Значение
Диапазон напряжения питания, В постоянного / переменного тока	24-15%…220+10%
Режимы работы	Запуск по питанию с паузы, запуск по питанию с импульса, запуск по внешнему контакту, с паузы, по заднему фронту входного сигнала, запуск по внешнему контакту, с импульса, по заднему фронту входного сигнала
Номинальные режимы коммутации на одну контактную группу, включая 2 контакта мгновенного действия (количество циклов срабатывания, не менее), при cosj ≥ 0.5	0.1А, 12В @ (не менее 5x105) 5А, 30В = (не менее 9x104) 5А 220В ~ (не менее 9x104)
Допустимые режимы коммутации	103 замыканий до 10А на время до 0.1с, с размыканием до 5А, 245В ~ или 30 В = до 0.1Гц
Средняя основная погрешность	не более 0.02%
Погрешность от изменения температуры на 1°С	не более 0.5%
Число и род контактов	1 замыкающий + 1 размыкающий
Механическая износостойкость	1x106 циклов ВО
Управляющий сигнал	сухой контакт / бесконтактный ключ
Время повторной готовности	0.1с
Диапазон температур хранения	-40…+80°С
Крепление реле	на DIN-рейку
Сечение присоединяемых проводов	2.5мм2 / с гильзой 1.5мм2
Потребляемая мощность, Вт, не более	4.5
Вес реле	0.15кг

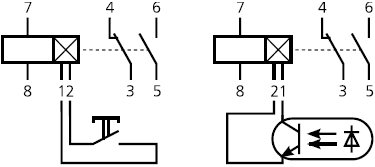

Схема подключения:

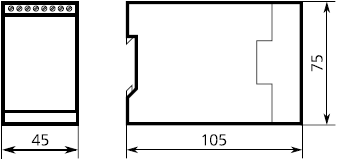

Габаритные размеры:
