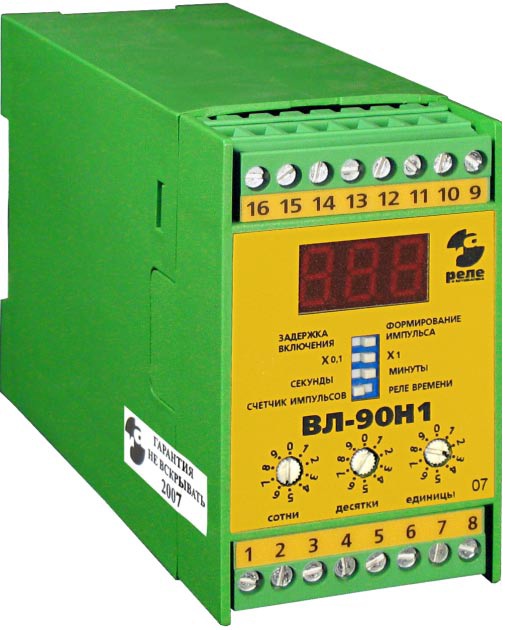

ВЛ-90Н1

Назначение:

Реле времени ВЛ-90Н1 предназначены для коммутации электрических цепей и применяется в схемах автоматики как комплектующее изделие.

Условия эксплуатации:

Диапазон рабочих температур от +1 до +40°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку.

Технические характеристики:

Параметр	Значение
Напряжение питания: постоянный и переменный ток, В	24…220
Допустимые отклонения напряжения питания, %	24В-15% ...220В+10%
Время повторной готовности, с, не более	0.2
Время возврата реле, с, не более	0.2
Диапазон выдержки времени	0.1…99.9, 1…999 (с, мин)
Погрешность от измениения температуры, на 1°С, %	0.1
Потребляемая мощность, не более, В∙А	10
Количество и род выходных контактов	2 переключающих
Основная погрешность, %, не более	0.02
Число подсчитываемых импульсов	1…999
Частота следования счетных импульсов, Гц, не более	20
Масса, кг	0.35
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)	0.1А, 12В @ (не менее 5х105) 5А, 30В = (не менее 1х105) 5А, 220В ~ (не менее 1х105)
Допустимые режимы коммутации	103 замыканий до 30А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = 0.1Гц

Схема подключения:

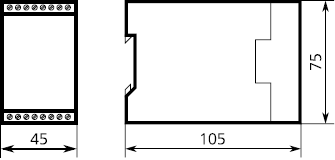

Габаритные размеры:
