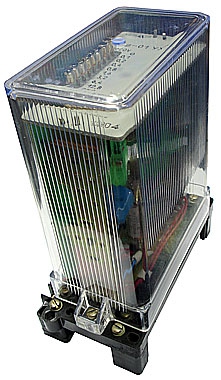

Назначение:
Реле времени РВ-01 предназначены для использования в схемах устройств релейной защиты и системной автоматики для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые цепи с установленной выдержкой времени.
Условия эксплуатации:
- Районы с умеренным и холодным климатом исполнения О и УХЛ.
- Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
- Диапазон рабочих температур от -40 до +55°С.
- Воздействие вибраций с ускорением до 3g в диапазоне частот от 5 до 15Гц и с ускорениями до 1g в диапазоне частот от 16 до 100 Гц; многократные ударные нагрузки длительностью от 2 до 20мс с максимальным ускорением 3g.
- Степень защиты оболочки реле IP40, зажимов для внешних проводников IP00.
Структура условного обозначения:
РВ 01 Х4
РВ - реле времени;
01 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Технические характеристики:
|
Параметр |
Значение |
|
|
Номинальное напряжение питания, В |
постоянный ток |
24 или 48, 60, 110, 220 |
|
переменный ток |
100, 127, 220, 380 с внешним балластным резистором |
|
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
|
Диапазоны выдержек времени, с |
0.1…5.0; 0.1…50 |
|
|
Средняя основная погрешность d, выраженная в процентах от уставки Т |
d = ± (a + b Tmax/T) |
|
|
Значения для исполнений |
0.1...5.0с |
а=2.0, b=0.2 |
|
0.1...50с |
а=3.0, b=0.06 |
|
|
Дополнительная погрешность |
от изменения напряжения питания в диапазоне от 0.8Uном до 1.1Uном, % |
±1.3 от уставки (±10мс) |
|
для исполнения на 24В от изменения напряжения питания в диапазоне от 0.85Uном до 1.1Uном, % |
±1.3 от уставки (±15мс) |
|
|
Дополнительная погрешность при крайних температурах рабочего диапазона |
+55°С |
1.4 |
|
-40°С |
2.4 |
|
|
Разброс выдержки времени |
на уставках, превышающих 0.5с |
0.6 |
|
на уставках 0.5с и менее |
0.7 |
|
|
Время возврата (на постоянном и переменном токе), с |
для исполнения 0.1…5.0 |
0.04; 0.055 |
|
для исполнения 0.1…50 |
0.06; 0.075 |
|
|
Время повторной готовности (на постоянном и переменном токе), с |
для исполнения 0.1…5.0 |
0.06; 0.07 |
|
для исполнения 0.1…50 |
0.1; 0.11 |
|
|
Потребляемая мощность при постоянном токе и Uном, Вт |
24В |
2.0 |
|
48В |
2.5 |
|
|
60В |
3.0 |
|
|
110В |
5.0 |
|
|
220В |
10.0 |
|
|
Потребляемая мощность при переменном токе и Uном, В.А |
110В |
6.0 |
|
127В |
7.0 |
|
|
220В |
11.0 |
|
|
380В |
20.0 |
|
|
Механическая износостойкость, млн. циклов ВО, не менее |
6.3 |
|
|
Масса, кг, не более |
1.0 |
|

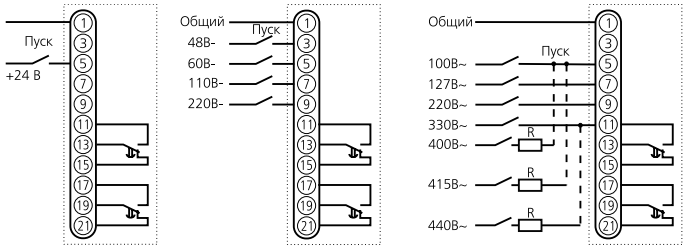

Схемы подключения:

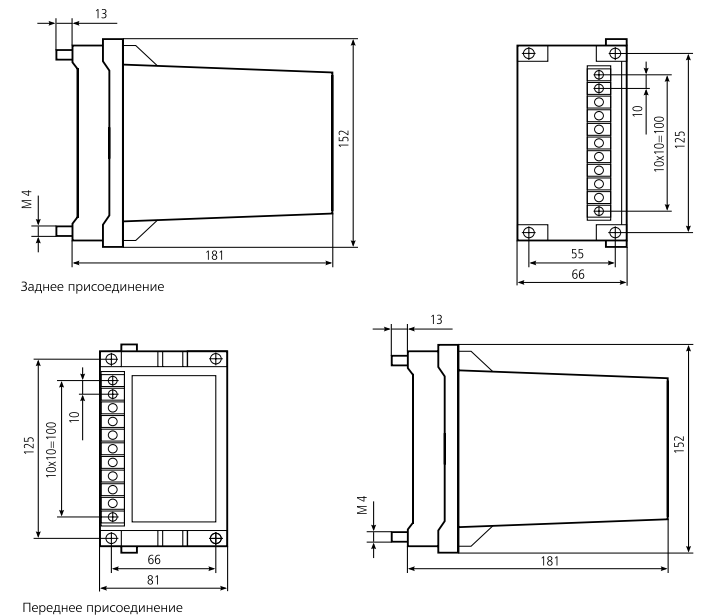

Габаритные размеры:
