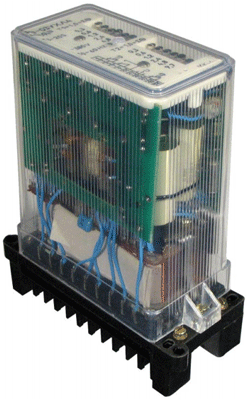

Назначение:
Реле времени типа РВ 03 предназначены для получения выдержки времени на возврат после отключения напряжения питания, либо скачкообразного снижения его ниже определенной величины и применяются в схемах устройств релейной защиты и системной автоматики на переменном токе.
Условия эксплуатации:
- Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от - 40 °С до + 55 °С
- Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением: 3 g в диапазоне частот от 5 до 15 Гц и 1 g в диапазоне частот от 16 до 100 Гц.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры:
Номинальное напряжение переменного тока, В |
100, 127, 220, 380 |
Номинальная частота переменного тока, Гц |
50 или 60 |
Номинальные диапазоны регулировки выдержки времени, с |
от 0,15 до 3,0 |
Технические данные:
Количество цепей: |
|
- без выдержки времени |
1 |
- с регулируемой выдержкой времени |
2 |
Исполнительные контакты: |
|
- без нормируемой выдержки |
1 переключающий |
- с первой регулируемой выдержкой времени |
1 размыкающий |
- со второй независимо регулируемой выдержкой времени |
1 размыкающий |
Способ регулировки уставок выдержек времени |
ступенчатый по принципу суммирования интервалов |
Средняя основная погрешность d, выраженная в процентах от уставки Т, для исполнений: |
d = ± (a + b Тмакс ) |
- 0,15 - 3,0 с |
a=3,0; b=0,8 |
- 0,5 - 10,0 с |
a=3,0; b=0,6 |
- 1,0 - 20,0 с |
a=3,0; b=0,5 |
Время замыкания замыкающего контакта без нормируемой выдержки времени, с, не более |
0,03 |
Время повторной готовности, с: |
0,1 |
Дискретность регулирования уставки от максимальной уставки номинального диапазона, %, не более |
2,5 |
Класс точности для диапазона уставок: |
|
- 0,15 - 3,0 с |
3,0/0,8 |
- 0,5 - 10,0 с |
3,0/0,6 |
- 1,0 - 20,0 с |
3,0/0,5 |
Мощность, потребляемая реле, ВА, не более |
3 |
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее винтом |
Габаритные размеры, мм, не более |
66 х 152 х 181 |
Масса реле, кг, не более |
1,2 |
Коммутационная способность (а) и износостойкость (б, в) контактов реле РВ 03 приведены в таблице 1.
Таблица 1
Параметры |
Вариант нагрузки |
||
а |
б |
в |
|
Отключаемая мощность: |
|||
- при постоянном токе, Вт |
30 |
20 |
10 |
- при переменном токе, ВА |
250 |
150 |
100 |
Ток включения, А: |
|||
- постоянный |
5,0 |
0,25 |
0,25 |
- переменный |
5,0 |
2,5 |
2,5 |
Ток отключения, А: |
|||
- постоянный |
1,0 |
0,25 |
0,25 |
- переменный |
2,0 |
0,75 |
0,75 |
Количество ВО, тыс.циклов |
25 |
1000 |
1600 |
Таблица исполнений РВ 03
Пределы регулировок времени, с |
Номинальное напряжение питания, В |
Номенклатурный номер |
0,15 - 3,0 |
100 |
26 007 041 |
127 |
26 007 042 |
|
220 |
26 007 043 |
|
380 |
26 007 044 |
|
0,5 - 10,0 |
100 |
26 007 051 |
127 |
26 007 052 |
|
220 |
26 007 053 |
|
380 |
26 007 054 |
|
1,0 - 20,0 |
100 |
26 007 061 |
127 |
26 007 062 |
|
220 |
26 007 063 |
|
380 |
26 007 064 |

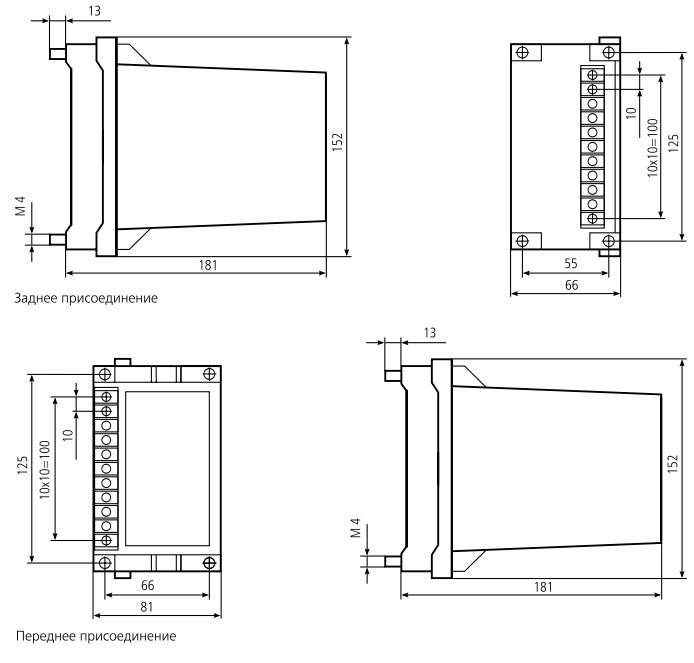

Габаритные размеры РВ 03:
Схема присоединения РВ 03:
