РВ
РВ-100, РВ-200
Назначение:
Реле времени серий РВ-100, РВ-200 предназначены для применения в различных схемах релейной защиты на постоянном (реле серии РВ-100) и переменном (РВ-200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.
Условия эксплуатации:
- Высота над уровнем моря не более 2000м.
- Районы с умеренным и холодным климатом – исполнения О и УХЛ.
- Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
- Диапазон рабочих температур от -10 до +55°С.
- Допустимые колебания напряжения питания от 0.85 до 1.1 номинального значения.
- Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
- Изделие предназначено для установки в заземленных металлоконструкциях.
Технические характеристики:
|
Параметр |
Значение |
|
|
Номинальное напряжение, В |
постоянного тока для РВ-100 |
24, 48, 110, 220 |
|
переменного тока для РВ-200 |
100, 110, 127, 220, 380 |
|
|
Пределы уставок, с |
РВ-112, РВ-113, РВ-114, РВ-215, РВ-217, РВ-218 |
0.1 ... 1.3 |
|
РВ-124, РВ-127, РВ-128, РВ-225, РВ-227, РВ-228 |
0.25 ... 3.5 |
|
|
РВ-132, РВ-133, РВ-134, РВ-235, РВ-237, РВ-238 |
0.5 ... 9 |
|
|
РВ-142, РВ-143, РВ-144, РВ-245, РВ-247, РВ-248 |
1…20 |
|
|
Термическая стойкость |
РВ-112, РВ-128, РВ-132, РВ-142, РВ-114, РВ-124, РВ-134, РВ-144 |
1.1Uном в течение 2 мин. |
|
РВ-113, РВ-127, РВ-133, РВ-143, серия РВ-200 |
1.1Uном продолжительно |
|
|
Износостойкость циклов ВО |
механическая |
5000 |
|
коммутационная |
3000 |
|
|
Число контактов |
РВ-112, РВ-128, РВ-132, РВ-142, РВ-218, РВ-228, РВ-238, РВ-248, РВ-215, РВ-225, РВ-235, РВ-245 |
|
|
с выдержкой времени |
1«c» |
|
|
1«з» |
||
|
мгновенного действия |
1«п» |
|
|
РВ-113, РВ-127, РВ-133, РВ-143 |
||
|
с выдержкой времени |
1«з» |
|
|
мгновенного действия |
1«п» |
|
|
1«р» используется в цепи питания реле |
||
|
РВ-114, РВ-124, РВ-134, РВ-144, РВ-217, РВ-227, РВ-237, РВ-247 |
||
|
с выдержкой времени |
1«з» |
|
|
мгновенного действия |
1«п» |
|
|
Время замкнутого состояния скользящих контактов при срабатывании реле с пределами уставок, с, не менее |
0.25...3.5, 0.5...9, 1...20 |
0.1 |
|
0.1...1.3 |
не регламентируется |
|
|
Коммутационная способность контактов реле (кр. скользящего) при напряжении от24 до 250В |
в цепи постоянного тока |
t ≤ 0.005с и токе до 1А, Вт, 100 |
|
в цепи переменного тока при 5А, В·А |
при cos j ≥ 0.4, 400 |
|

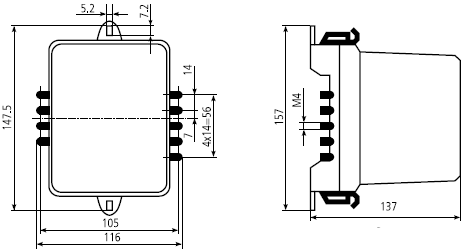

Габаритные размеры (переднее присоединение):

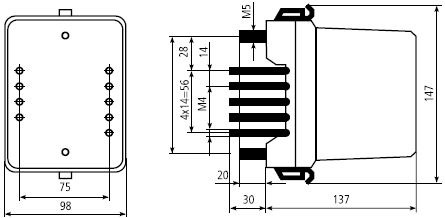

Габаритные размеры (заднее присоединение):

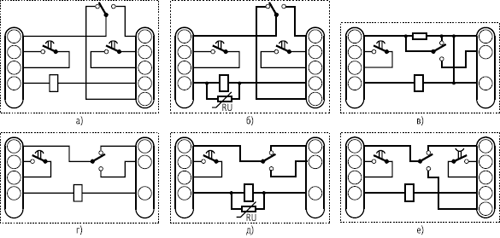

Схема присоединения:
а — РВ-112, РВ-128, РВ-132, РВ-142 на 24, 48В и РВ-218, РВ-228, РВ-238, РВ-248;
б — РВ-112, РВ-128, РВ-132, РВ-142 на 110, 220В;
в – РВ-113, РВ-127, РВ-133, РВ-143;
г — РВ-114, РВ-124, РВ-134, РА-144 на 24, 48В и РВ-217, РВ-227, РВ-237, РВ-247;
д — РВ-114, РВ-124, РВ-134, РВ-144 на 110, 220В;
е – РВ-215, РВ-225, РВ-235, РВ-245; RU – варистор.
