Назначение:

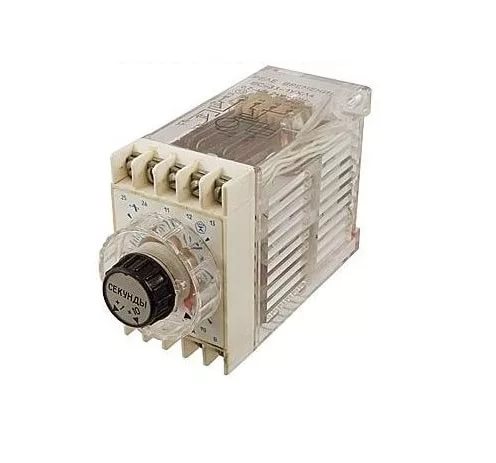

Реле времени серии ВС-33 предназначены для передачи команд из одной электрической цепи в другую с предварительно устанавливаемыми выдержками времени.
Применяются в схемах управления и автоматики с напряжением переменного тока до 240В частоты 50 и 60Гц.
Условия эксплуатации:
Диапазон рабочих температур от -10 до +55°С.
Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60Гц и с ускорениями до 1g в диапазоне частот от 1 до 100Гц.
Районы с умеренным и холодным климатом.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
Рабочее положение в пространстве произвольное.
Степень защиты: реле-IP40, выводных зажимов – IP10.
Структура условного обозначения:
ВС-33-Х:
ВС - серия реле;
33 - номер серии (33);
Х - способ монтажа на панели и вид присоединения проводов:(1 - выступающего
исполнения с передним присоединением проводов, 2 - утопленного исполнения
с задним присоединением проводов).
Технические характеристики:
Параметр |
Значение |
|
Номинальное напряжение питания переменного тока, В |
частоты 50Гц |
24, 110, 220 |
частоты 60Гц |
24, 110, 220, 230, 240 |
|
Потребляемая мощность, В·А, не более |
8 |
|
Время повторной готовности, с, не более |
0.02 |
|
Допустимая частота включений, циклов/час |
3600 |
|
Количество контактов |
с выдержкой времени |
1 размыкающий |
1 замыкающий |
||
без выдержки времени |
1 переключающий |
|
Механическая износостойкость, циклы ВО, не менее, при ресурсе работы, не более |
16 000ч (исполнение УХЛ) |
4.0х106 |
10 000ч (исполнение О) |
2.5х106 |
|
Длительно допустимая сила тока через контакты реле, А, не более |
4 |
|
Напряжение коммутируемых цепей, В |
постоянный ток |
12…220 |
переменный ток |
12…380 |
|
Масса, кг, не более |
ВС-33-1 |
0.38 |
ВС-33-2 |
0.45 |

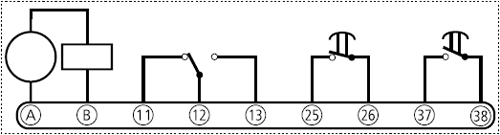

Схема подключения ВС-33:

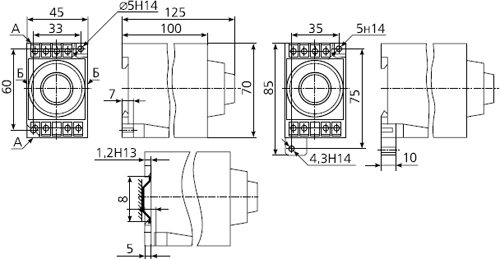

Габаритные размеры ВС-33-1:

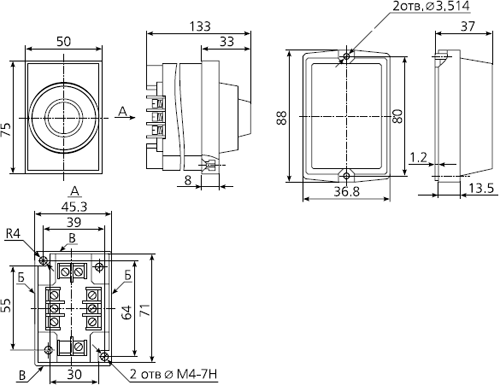

Габаритные размеры ВС-33-2:
