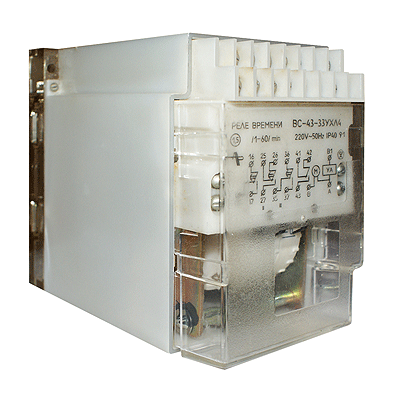

Назначение:
Реле предназначены для передачи команд из одной электрической цепи в другую
с определенными, предварительно установленными, выдержками времени и
применяются в схемах автоматического управления в качестве комплектующих
изделий.
Условия эксплуатации:
- Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О, У и УХЛ.
- Высота над уровнем моря не более 2000м.
- Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
- Диапазон рабочих температур от -40 до +45°С.
- Установка реле на вертикальной или горизонтальной плоскости с допустимым отклонением не более 5° в любую сторону.
- Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60Гц и с ускорениями до 1g в диапазоне частот от 1 до 100Гц.
- Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ 12.2.007.6.-75
Структура условного обозначения:
ВС-43-ХХ:
ВС - серия;
43 - номер серии;
Х - количество цепей (6 - шестицепное; 3 - трехцепное);
Х - исполнение реле (1 - секундное, 2, 3 - минутное, 4, 5 - часовое);
Технические характеристики:
ВС-43-31, ВС-43-61 — 1...60с;
ВС-43-32, ВС-43-62 — 0.15...9мин;
ВС-43-33, ВС-43-63 — 1...60мин;
ВС-43-34, ВС-43-64 — 0.15...9ч;
ВС-43-35, ВС-43-65 — 1...60ч.
Параметр |
Значение |
|
Номинальное напряжение питания переменного тока, В 50Гц |
12, 24, 40, 110, 220 |
|
Средняя основная погрешность, %, не более |
1.5 |
|
Разброс выдержек времени, %, не более |
±1.0 |
|
Потребляемая мощность, В·А, не более |
20 |
|
Количество переключающих контактов |
с выдержкой времени |
3 или 6 |
без выдержки времени |
1 |
|
Ресурс работы, ч, не более |
для исполнения УХЛ, У |
16 000 |
для исполнения О |
8 000 |
|
Длительно допустимая сила тока через контакты, А, не более |
4 |
|
Напряжение коммутируемых цепей, В |
постоянный ток |
12…220 |
переменный ток |
12…380 |
|
Масса, кг, не более |
ВС-43-3 |
1.5 |
ВС-43-6 |
1.8 |
Схема подключения ВС-43-3:

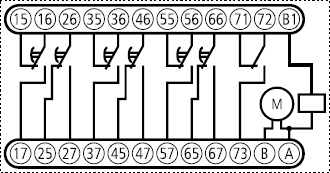

Схема подключения ВС-43-6:

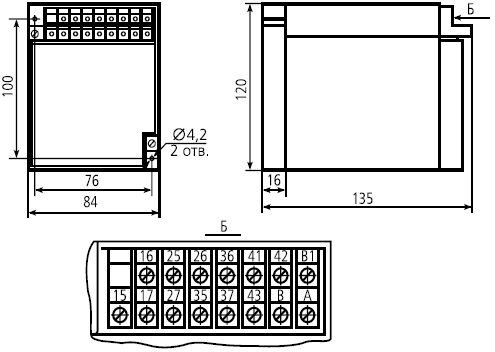

Габаритные размеры ВС-43-3:

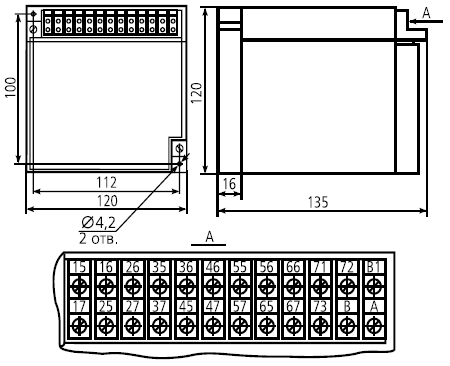

Габаритные размеры ВС-43-6:
