Реле промежуточное



РЭ16



Назначение:

Реле промежуточные, в том числе и с приставками времени типа ПВ предназначены для применения в схемах НКУ электроприводов, в том числе и крановых, вагонов метрополитена, тепловозов и электровозов.

Реле имеют исполнения:
- с приставкой полупроводниковой типа ПВ11, ПВ11Т, обеспечивающей выдержку времени на возврат после размыкания входной командной цепи при предварительно поданном напряжении питания;
- с приставкой конденсаторной типа ПВ12, обеспечивающей выдержку времени на возврат после отключения напряжения питания.

Номинальное напряжение контактов, В - 24 - 440 постоянного тока, 24 - 660 переменного тока частоты 50 (60) Гц.

Номинальный ток контактов, А - 16.

Реле исполняется одностабильным.

Максимальная допустимая частота включений в час - 1200.

Коммутационная износостойкость контактов реле, млн. циклов ВО, не менее -3,0 для реле промежуточных серии РЭ16; 1,0 для реле серии РЭ16Т (для метрополитена); 0,4 - 3,0 для реле серии РЭ16Т (для тепловозов и электровозов).

Механическая износостойкость, млн. циклов ВО - 20 для реле РЭ16; 10 для реле РЭ16Т.

Потребляемая мощность, не более
- 7 Вт для реле промежуточных без приставки времени;
- 10 Вт (на 24, 48, 75, 110 В) и 12 Вт (на 220В) для реле постоянного тока с полупроводниковой и конденсаторной приставкой;
- 15 Вт для реле промежуточных, в том числе с полупроводниковой приставкой для электрооборудования вагонов метрополитена, для тепловозов и электровозов;
- 16 ВА для реле переменного тока с полупроводниковой и конденсаторной приставкой.

Режим работы - продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный. Климатическое исполнение - УЗ и ТЗ по ГОСТ 15150-69. Реле климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛЗ.1 (для вагонов метрополитена), УХЛ2 (для тепловозов и электровозов). Степень защиты - IP00. Присоединение внешних проводов к катушкам - переднее.

Типоисполнения реле и технические данные указаны в таблице

Тип реле	Назначение реле	Количество контактов ***		Номинальное напряжение входной цепи, В		Диапазон выдержек времени при отключении входной цепи, с	Масса, кг	Габариты, мм
		замы-кающих	размыка ющих	постоянного тока	переменного тока 50 (60) Гц
РЭ16-11-1	Реле промежуточные	1	1	24; 48; 110; 220	–	–	0,55	45x73x120
РЭ16-20-1		2	–
РЭ16-22-1		2	2
РЭ16-40-1		4	–
РЭ-16-12-2	Реле промежуточные с приставкой времени	1	2	24; 48; 110; 220	110 220	0,5÷5*	0,65	73x76x120
РЭ16-30-2		3	–
РЭ 16-12-3		1	2			1÷10*
РЭ16-30-3		3	–
РЭ16-22-4		2	2	110	110	Не менее 0,23	0,75	95x76x125
				220	220	Не менее 1
РЭ16-40-4		4	–	110	110	Не менее 0,23
				220	220	Не менее 1
РЭ16Т-22-1	Реле промежуточное (для метрополитена)	2	2	24 50 75 110	–	–	0,60	45x76x125
РЭ16Т-40-1		4	–
РЭ16Т-12-2	Реле промежуточное с приставкой времени (для метрополитена)	1	2	24 75 110	–	0,3÷3,0*	0,65	73x76x120
РЭ16Т-30-2		3	–
РЭ16Т-12-3		1	2			1÷10*
РЭ16Т-30-3		3	–
РЭ16Т-12-2	Реле промежуточное с приставкой времени (для тепловозов)	1	2	24  50  75  110		0,5÷5**
РЭ16Т-30-2		3	–

* Выдержка времени регулируется плавно в указанных пределах.
** Исполнение реле РЭ16Т по отдельному заказу могут поставляться с фиксированными выдержками времени - 1, 2 или 4±20%.
*** По согласованию с заказчиком по отдельному заказу могут поставляться реле с иным сочетанием и количеством контактов.



Структура условного обозначения типоисполнения реле напряжения РЭ 16

РЭ 16-ХХ-ХХ3	Условное обозначение серии
РЭ 16-ХХ-ХХ3	Условное обозначение вида реле:     16 - реле промежуточные;     16Т - реле промежуточные для электрооборудования вагонов метрополитена, тепловозов и электровозов
РЭ 16-ХХ-ХХ3	Количество замыкающих и размыкающих контактов:     11 - 1«з»+1«р»;     20 - 2«з»;     22 - 2«з»+2«р»;     40 - 4«з»;     12 - 1«з»+2«р»;     30 - 3«з»
РЭ 16-ХХ-ХХ3	Условное обозначение по наличию приставки времени:     1 - реле без приставки времени;     2 - реле с полупроводниковой приставкой ПВ11 с выдержкой времени до 5 с.;     3 - реле с полупроводниковой приставкой ПВ11 с выдержкой времени до 10 с.;     4 - реле с конденсаторной приставкой ПВ12
РЭ 16-ХХ-ХХ3	Вид климатического исполнения по ГОСТ 15150-69:     У - для умеренного климата     Т - для тропического климата
РЭ 16-ХХ-ХХ3	Категория размещения по ГОСТ 15150-69

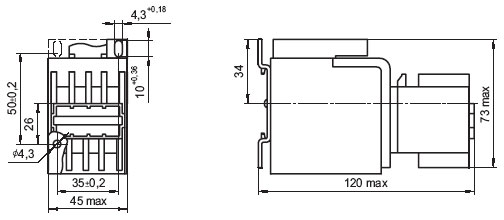

Габаритные, установочные размеры и масса реле РЭ16-ХХ-1, РЭ16Т-ХХ-1

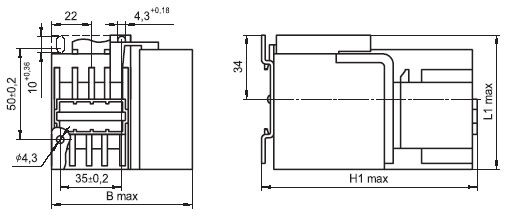

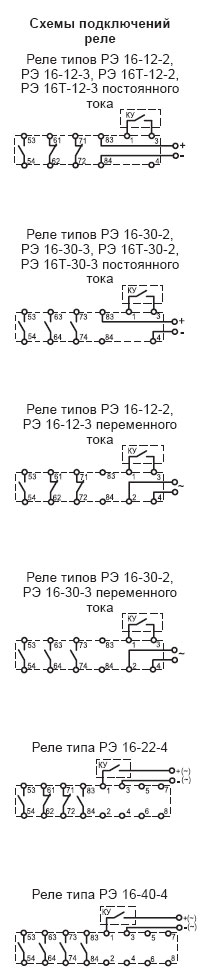

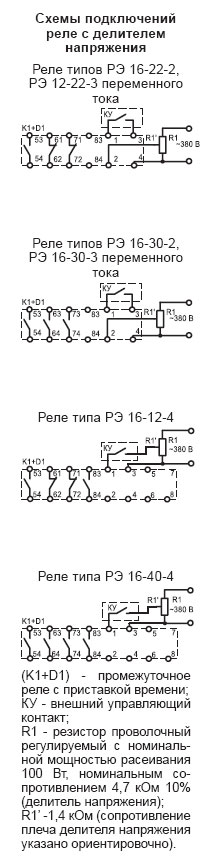

Габаритные, установочные размеры и масса реле РЭ 16-ХХ-2, РЭ 16-ХХ-3, РЭ 16-ХХ-4, РЭ 16Т-ХХ21 и РЭ 16Т-ХХ-3



Тип реле	В	L1	H1	Масса, кг, не более
РЭ 16-12-2	73	76	120	0,7
РЭ 16-30-2
РЭ 16-12-3
РЭ 16-30-3
РЭ 16Т-12-2
РЭ 16Т-30-2
РЭ 16Т-12-3
РЭ 16Т-30-3
РЭ 16-22-4	95	76	125	0,75
РЭ 16-40-4
