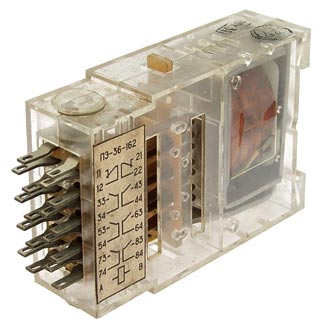

Реле промежуточное
ПЭ-36, ПЭ-37
Назначение:
Реле промежуточные электромагнитные серии ПЭ-36, ПЭ-37 являются комплектующими изделиями и предназначены для применения в цепях управления электроприводами переменного тока напряжением до 440 В частоты 50 и 60 Гц, постоянного тока напряжением до 220 В.
Условия эксплуатации:
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 1 до 35Гц при ускорении не более 0.5g.
Рабочее положение вертикальное или горизонтальное, на вертикальной плоскости допускается отклонение не более 5°.
Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%.
Технические характеристики:
|
Номинальные напряжения |
постоянный ток |
12, 24, 48, 60, 110, 220 |
|
переменный ток 50Гц |
12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 |
|
|
Номинальное напряжение цепей контактов, В |
постоянный ток |
12…220 |
|
переменный ток |
12…440 |
|
|
Номинальный ток контактов, А |
6 |
|
|
Количество контактов (общее) |
4, 6, 8 |
|
|
Степень защиты |
механизма |
IP 20 |
|
выводов |
IP 00 |
|
|
Время срабатывания реле, мс, не более |
50 |
|
|
Время возврата, мс, не более |
50 |
|
|
Механическая износостойкость, млн. циклов |
16 |
|
|
Потребляемая мощность, не более |
постоянный ток, Вт |
4.0 |
|
переменный ток, В.А |
7.0 |
|
|
Масса, кг, не более |
0.68 |
|

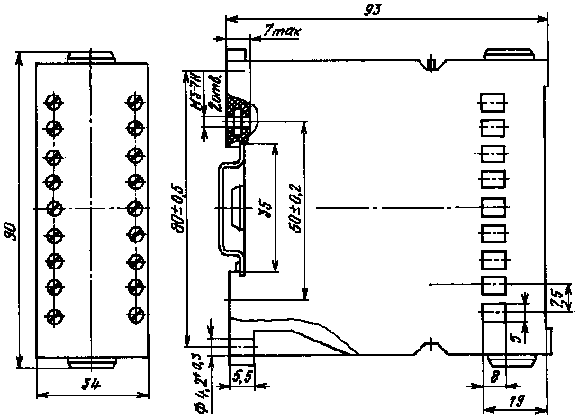

Габаритные и установочные размеры:
