Реле промежуточное

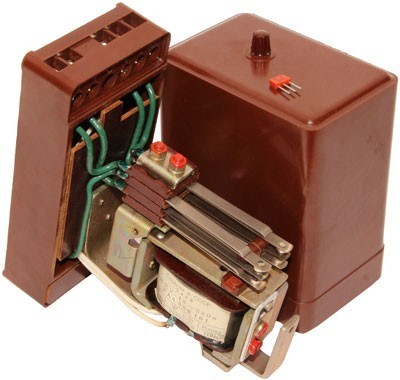

Реле МКУ-48
Назначение:
Реле МКУ 48-С, МКУ 48-Т – слаботочное электромагнитное с замыкающими, размыкающими и переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.
Вид климатического исполнения - УХЛ и Т по ГОСТ 15150.
Реле МКУ 48-С изготавливается по техническим условиям РАО.450.002 ТУ.
Условное обозначение:
МКУ 48-С РА4.509.021 РАО.450.002 ТУ;
МКУ 48-С - тип реле;
РА4.50… - исполнение реле в зависимости от рабочего напряжения и контактной группы;
Реле МКУ 48-Т - тропическое исполнение, климатическое исполнение УХЛ на реле не наносится.
Условия эксплуатации:
|
Температура окружающей среды , 0С: |
от - 50 до +50 |
|
Относительная влажность воздуха при температуре 350С, %, не более: |
98 |
|
Атмосферное давление, Па: |
0,85*105 - 1,066*105 |
|
Синусоидальная вибрация (вибропрочность) с амплитудой ускорения 4g, Гц: |
5-80 |
|
Ударная прочность: |
|
|
Коммутируемая мощность, ВА, не более: |
500 |
|
Вт, не более: |
50 |
|
Минимальный срок службы и минимальный срок сохраняемости составляет – 15 лет. |
|
|
По требованию безопасности реле соответствует ГОСТ 12.2.007.0. |
|
Технические характеристики:
|
Масса реле, г., не более: |
|
|
Электрическая изоляция между токоведущими цепями, токоведущими цепями и корпусом, должна выдерживать испытательное напряжение переменного тока (эффективное значение), В: |
|
|
- в нормальных климатических условиях: |
1500 |
|
- в условиях повышенной влажности: |
900 |
|
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм, не менее: |
|
|
- в нормальных климатических условиях (обмотка обесточена): |
200 |
|
- при максимальной температуре (после выдержки обмотки под рабочим напряжением): |
20 |
|
в условиях повышенной влажности: |
|
|
- между контактами, между контактами и корпусом: |
10 |
|
- между обмотками и между обмотками и корпусом: |
5 |
|
- после воздействия плесневых грибов и соляного тумана (для МКУ 48-Т): |
5 |
|
Рабочее положение - горизонтальное (контактным набором сверху катушки). |
|
|
Реле не должны иметь резонансных частот в диапазоне до 25 Гц.
|
|
