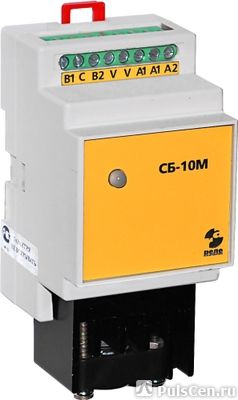

Реле промежуточное



СБ-10М

Назначение:

Бесконтактное промежуточное реле СБ-10М предназначено для коммутации силовых цепей переменного тока напряжением от 160 до 380В по слаботочным командам управления. Реле обеспечивает гальваническую развязку цепей управления и силовых цепей. Реле применяется в схемах автоматики как комплектующее изделие.



Условия эксплуатации:

Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

Диапазон рабочих температур от +1°С до +45°С.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку.



Технические характеристики:

Параметр	Значение
Максимальный коммутируемый ток при напряжении питания 220В, 50 Гц, А	10
Уровень срабатывания защиты по току, А	12
Время включения, не более, мс	20
Напряжения питания, коммутируемое напряжение, 50 Гц, В	160…380
Масса, кг	0.25
Потребляемая мощность при номинальной нагрузке, Вт	12
Потребляемая мощность в выключенном состоянии, не более, Вт	2.5

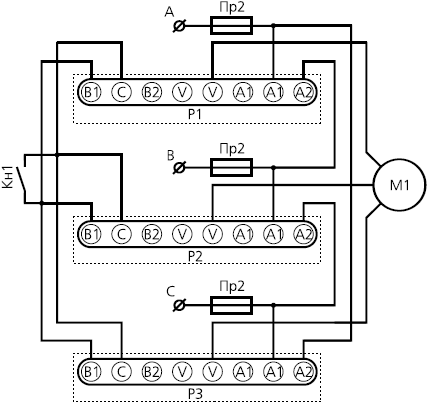

Схема применения СБ-10М для подключения трехфазного электродвигателя к сети:

Р1…Р3 – бесконтактные промежуточные реле СБ-10М

Пр1…Пр3 – плавкие предохранители (номинал – не более 10А)

М1 – электродвигатель (до 3,7кВт)

Кн1 – выключатель пуска двигателя (кнопка с фиксацией)



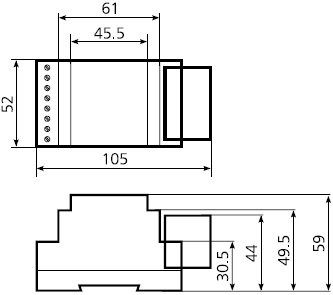

Габаритные размеры:

Пр1 – плавкий предохранитель (номинал – не более 10А)

ЭМ1 – электромагнит (нагрузка)

Д1 – бесконтактный датчик с нормально разомкнутым выходом p-n-p типа, например, БТП-211, ВБ2.18М.65.5.1.1.К, ВБ2.18М.80.5.1.1.Z и т.д.
