Назначение:

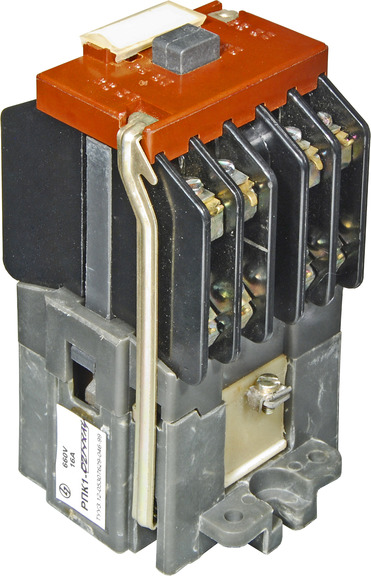

Реле промежуточные типа РПК1-011, РПК1-021, РПК1-031 предназначены для применения в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного тока и до 660В переменного тока частотой 50 и 60Гц.
Условия эксплуатации:
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С для исполнения УХЛ, для реле исполнения О – от +1 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1.0g.
Рабочее положение в пространстве вертикальное, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации, попадания брызг воды, масел, эмульсий и др. жидкостей.
Технические характеристики:
Параметр |
Значение |
Номинальное напряжение контактов, В |
660 |
Номинальный ток контактов, А |
16 |
Коммутационная износостойкость контактов, млн. циклов ВО |
2.0 |
Номинальные напряжения катушки, В, переменного тока частоты 50/60Гц |
12, 24, 36, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500 |
Допустимые колебания напряжения на зажимах включающей катушки |
(0.85…1.1) Uном |
Потребляемая мощность реле в холодном состоянии при температуре окружающего воздуха 20±5°С и номинальном напряжении на включающей катушке, В·А, не более |
|
при притянутом якоре |
16 |
при отпущенном якоре |
110 |
Масса, кг |
|
РПК1-011 |
0.73 |
РПК1-021 |
0.9 |
РПК1-031 |
1.10 |
Габаритные размеры реле РПК1-011, РПК1-021, РПК1-031:
Отверстия на плите для установки реле: А – вертикальная установочная ось.
Реле |
Число контактов |
Б, мм |
||
общ. |
замык. |
размык. |
||
РПК1-011 |
4 |
4 |
0 |
110 |
РПК1-021 |
8 |
6 |
2 |
140 |
РПК1-031 |
12 |
9 |
3 |
150 |
Электрическая схема реле РПК1-011, РПК1-021, РПК1-031:
РПК1-011
РПК1-021
РПК1-031
Контакты, обозначенные на схеме звездочкой, допускается перестраивать на месте эксплуатации с замыкающих в размыкающие и наоборот.
Возможные спецификации:
РПК-1 011, РПК-1 021, РПК-1 031
