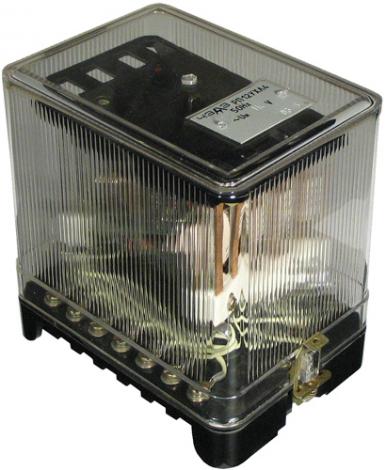

Назначение:
Реле промежуточные двухпозиционные типов РП-8, РП-11 предназначены для включения в цепи постоянного тока, реле типов РП-9, РП-12 – в цепи переменного тока частотой 50 или 60Гц в качестве вспомогательного реле в схемах защиты энергосистем. Реле имеют повышенную устойчивость к механическим воздействиям и не изменяют положения контактов при снижении или исчезновении напряжения оперативного тока.
Условия эксплуатации:
Высота над уровнем моря не более 2000м.
Диапазон рабочих температур от -40 до +55°С.
Воздействие вибраций с ускорением до 3g в диапазоне частот от 5 до 15Гц и с ускорением до 1g в диапазоне частот от 15 до 100Гц.
Степень защиты оболочки реле IP40, зажимов – IP00.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Районы с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические характеристики:
Параметр |
Значение |
Номинальное напряжение питания, В |
|
РП-8, РП-11 |
24, 48, 110, 220 |
РП-9, РП-12 |
100 или 110, 220 |
Частота тока (для РП-9, РП-12), Гц |
50 или 60 |

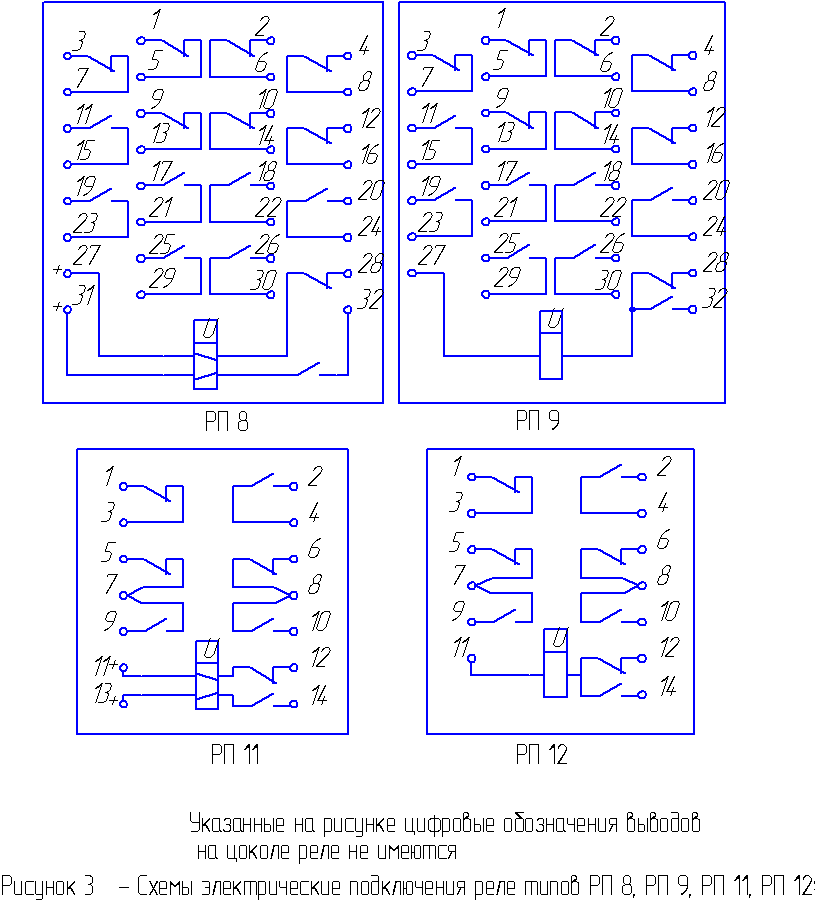

Число контактов |
|
РП-8, РП-9 |
7«з», 7«р» |
РП-11, РП-12 |
3«з», 3«р» |
Напряжение срабатывания, %Uном, не более |
|
РП-8, РП-11 |
70 |
РП-9, РП-12 |
80 |
Время срабатывания, с, не более |
0.06 |
Потребляемая мощность, не более |
|
РП-8, РП-11, Вт |
22 |
РП-9, РП-12, В.А |
25 |
Коммутационная способность контактов при напряжении 250В или токе 2А, не более |
|
постоянный ток (τ ≥ 0.005с), Вт |
50 |
переменный ток (cosϕ ≥ 0.5), В.А |
450 |
Износостойкость, млн. циклов ВО |
|
механическая |
1 |
коммутационная |
0.14 |
Средний срок службы, лет, не менее |
12 |
Испытательное напряжение переменного тока частотой 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, В, приложенное |
|
между токоведущими электрически не связанными частями реле, а также между ними и корпусом |
2000 |
между контактами в разомкнутом положении |
500 |
Масса, кг, не более |
|
РП-8, РП-9 |
2.0 |
РП-11, РП-12 |
1.5 |
Реле комплектуется розеткой GZT80 с ритейлером GZT80-0040 для крепления на DIN- рейку при помощи защелки или к панели при помощи винтов с передним присоединением
Структура условного обозначения РП Х Х4:
РП - реле промежуточное;
Х - номер разработки (8, 9, 11, 12);
Х 4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89. НТД - ТУ16-523.072-75
Габаритные размеры:
РП 8, РП 9
РП 11, РП 12
