Назначение:

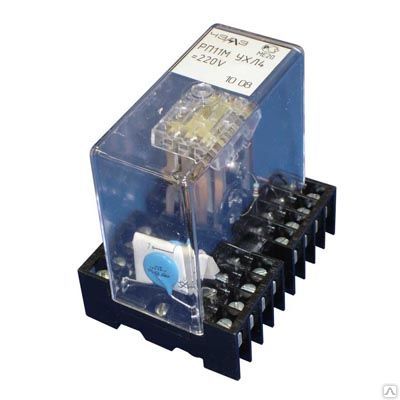

Реле серий РП 11М, РП 12М предназначены для коммутации электрических нагрузок в цепях напряжением до 242 В постоянного и переменного тока частоты 50 и 60 Гц в схемах устройств релейной защиты, противоаварийной и системной автоматики электроэнергетических объектов, промышленной аппаратуре различного назначения и являются комплектующими изделиями.
Реле типов РП11М и РП12М в отличие от реле типов РП11, РП12, имеют меньшие габариты и массу.
Условия эксплуатации:
Климатическое исполнение УХЛ или О, категория размещения "4" ПО ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 20 до + 55 °С для исполнения УХЛ4 и от - 10 до + 55 °С для исполнения О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и в диапазоне частот от более 15 до 100 Гц с максимальным ускорением 1 g. Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК-64 при уровне установки над нулевой отметкой до 10 м.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические характеристики:
Тип реле |
Род тока |
Номинальное напря-жение, В |
Частота, Гц |
Напряжение сраба-тывания реле |
Испол-нение контактов |
РП-11М |
постоян-ный |
24 |
- |
70% Uн |
3 замык, |
48 |
|||||
110 |
|||||
220 |
|||||
РП-12М |
премен-ный |
100 |
50, 60 |
80% Uн |
|
110 |
|||||
220 |
Время срабатывания реле, с, не более |
0,06 |
Потребляемая мощность при номинальном напряжении, не более: |
|
- для реле РП11М, Вт |
14 |
- для реле РП12М, используемого в цепи с частотой 50 Гц, ВА |
14 |
- для реле РП12М, используемого в цепи с частотой 60 Гц, ВА |
17 |
Коммутационная способность контактов при напряжении 250 В или токе 2 А, не более: |
|
- в цепи постоянного тока с индуктивной нагрузкой (t=0,005 мс), Вт |
50 |
- в цепи переменного тока (соs f=0,5), ВА |
450 |
Коммутационная износостойкость, циклы ВО |
140 000 |
Механическая износостойкость, циклы ВО |
1 000 000 |
Габаритные размеры, мм |
71х89х96 |
Масса, кг, не более |
0,35 |
НТД - ТУ16-523.072-75
Структура условного обозначения РП Х М Х4:
РП - реле промежуточное;
Х - порядковый номер разработки:
11 - постоянного тока;
12 - переменного тока;
М - малогабаритное;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

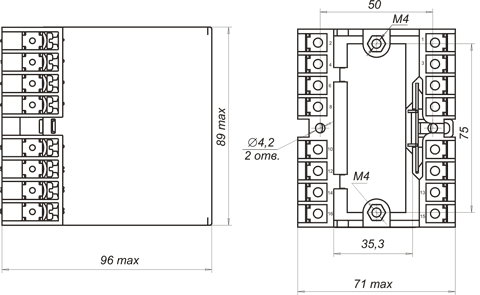

Габаритные размеры:
