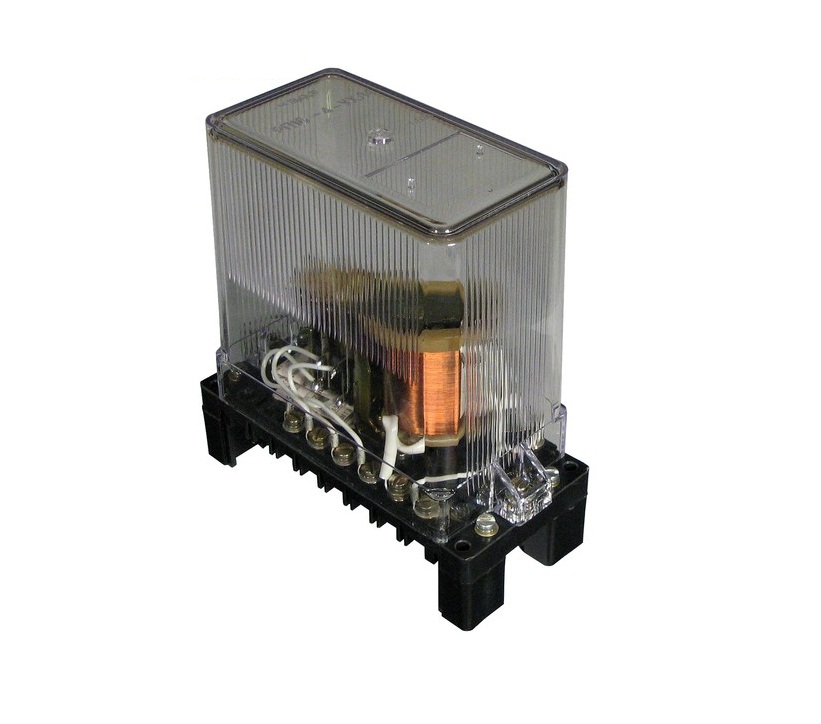

РП-16

Назначение:

Реле промежуточные РП-16 предназначены для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.



Условия эксплуатации:

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ15150-69.

Диапазон рабочих температур окружающего воздуха: от -40 до +55 °С для исполнений УХЛ4 и О4;

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 1g.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.



Технические характеристики:

РП-16-1

Время включения и отключения - незамедленные с времением включения не более 30 мсек.

Род тока включающей катушки - постоянный.

Вид включающей катушки - напряжение.

Номинальное напряжения включающей катушки 12, 24, 48, 110, 220 Вольт.

Сочетанию контактов (род и число): 4 "з" - 2 "р"; 2"з" - 4 "р".

Напряжение (ток) срабатывания от номинального: в нагретом состоянии не более 0,8; в холодном состоянии не более 0,7.

Напряжение (ток) отпускания при отключенной удерживающей обмотке, от номинального, не менее 0,05

Время включения не более 0,03 сек.

Время отключения не более 0,05 сек.

Потребляемая мощность при номинальном напряжении (токе) включающей катушки не более 3,5 Ватт.



РП-16-2

Время включения и отключения - незамедленные с времением включения не более 30 мсек.

Род тока включающей катушки - постоянный.

Вид включающей катушки - напряжение.

Наличие удерживающих обмоток: кол-во -  2, вид - ток.

Номинальное напряжение: включающей катушки 12, 24, 48, 110, 220 Вольт.

Номинальный ток удерживающей обмотки 0,5; 1; 2; 4; 8 Ампер.

Сочетание контактов (род и число): 2(4) "з" - 2 "р".

Напряжение (ток) срабатывания от номинального: в нагретом состоянии не более 0,8; в холодном состоянии не более 0,7.

Напряжение (ток) отпускания при отключенной удерживающей обмотке, от номинального, не менее

Ток (напряжение) удержания при отключенной включающей обмотке, от номинаьного, не менее

Время включения не более 0,03 сек.

Время отключения не более 0,05 сек.

Потребляемая мощность при номинальном напряжении (токе) включающей катушки не более 3,5 Ватт.

Потребляемая мощность при номинальном напряжении (токе), удерживающей обмотки не более 1 Ватт (потребляемая мощность обмотки при номинальном токе 8 Ампер 2 Ватт.



РП-16-3

Время включения и отключения - незамедленные с времением включения не более 30 мсек.

Род тока включающей катушки - постоянный.

Вид включающей катушки - напряжение.

Наличие удерживающих обмоток: кол-во -  3, вид - ток.

Номинальное напряжение: включающей катушки 12, 24, 48, 110, 220 Вольт.

Номинальный ток удерживающей обмотки 0,5; 1; 2; 4; 8 Ампер.

Сочетание контактов (род и число): 3(6) "з".

Напряжение (ток) срабатывания от номинального: в нагретом состоянии не более 0,8; в холодном состоянии не более 0,7.

Напряжение (ток) отпускания при отключенной удерживающей обмотке, от номинального, не менее 0,05.

Ток (напряжение) удержания при отключенной включающей обмотке, от номинаьного, не менее 0,8.

Время включения не более 0,03 сек.

Время отключения не более 0,05 сек.

Потребляемая мощность при номинальном напряжении (токе) включающей катушки не более 3,5 Ватт.

Потребляемая мощность при номинальном напряжении (токе), удерживающей обмотки не более 1 Ватт (потребляемая мощность обмотки при номинальном токе 8 Ампер 2 Ватт.



РП-16-4

Время включения и отключения - незамедленные с времением включения не более 30 мсек.

Род тока включающей катушки - постоянный.

Вид включающей катушки - ток.

Наличие удерживающих обмоток: кол-во - 1, вид - напряжение.

Номинальное напряжение удерживающей обмотки 12, 24, 48, 110, 220 Вольт.

Номинальный ток включающей катушки 0,5; 1; 2; 4; 8 Ампер.

Сочетание контактов (род и число): 2 "з" - 2 "р".

Ток срабатывания от номинального не более 0,8.

Напряжение (ток) отпускания при отключенной удерживающей обмотке, от номинального, не менее 0,05.

Напряжение (ток) отпускания при отключенной включающей обмотке, от номинального, не менее 0,05.

Ток (напряжение) удержания при отключенной включающей обмотке, от номинаьного, не менее 0,7.

Время включения не более 0,03 сек.

Время отключения не более 0,05 сек.

Потребляемая мощность при номинальном напряжении (токе) включающей катушки не более 3,5 Ватт.

Потребляемая мощность при номинальном напряжении (токе), удерживающей обмотки не более 3 Ватт.



РП-16-5

Время включения и отключения - незамедленные с времением включения не более 30 мсек.

Род тока включающей катушки - постоянный.

Вид включающей катушки - напряжение.

Номинальное напряжение включающей катушки 24, 48, 110, 220 Вольт.

Сочетание контактов (род и число): 4 "з" - 3 "р"; 3 "з" - 4 "р".

Напряжение срабатывания от номинального: в нагретом состоянии не более 0,8; в холодном состоянии не более 0,7.

Напряжение (ток) отпускания при отключенной удерживающей обмотке, от номинального, не менее 0,05.

Напряжение (ток) отпускания при отключенной включающей обмотке, от номинального, не менее 0,05.

Время включения не более 0,03 сек.

Время отключения не более 0,05 сек.

Потребляемая мощность при номинальном напряжении (токе) включающей катушки не более 6 Ватт.



ПР-16-6

Время включения и отключения - незамедленные с времением включения не более 20 мсек.

Род тока включающей катушки - постоянный.

Вид включающей катушки - напряжение.

Номинальное напряжение включающей катушки 110, 220 Вольт.

Сочетание контактов (род и число): 4 "з" - 2 "р"; 2 "з" - 4 "р".

Напряжение срабатывания от номинального: в нагретом состоянии не более 0,8; в холодном состоянии не более 0,7 и не более 0,5.

Напряжение (ток) отпускания при отключенной удерживающей обмотке, от номинального, не менее 0,25.

Время включения не более 0,02 сек.

Время отключения не более 0,03 сек.

Потребляемая мощность при номинальном напряжении (токе) включающей катушки не более 6 Ватт.



РП-16-7

Время включения и отключения - незамедленные с времением включения не более 30 мсек.

Род тока включающей катушки - переменный, с частотой 50 и 60 Гц.

Вид включающей катушки - напряжение.

Номинальное напряжение включающей катушки 100, 220, 230, 380 Вольт.

Сочетание контактов (род и число): 4 "з" - 2 "р"; 2 "з" - 4 "р".

Напряжение срабатывания от номинального: в нагретом состоянии не более 0,85; в холодном состоянии не более 0,8.

Напряжение (ток) отпускания при отключенной удерживающей обмотке, от номинального, не менее 0,05.

Время включения не более 0,03 сек.

Время отключения не более 0,05 сек.

Потребляемая мощность при номинальном напряжении (токе) включающей катушки не более 10 ВольтАмпер.



Структура условного обозначения РП ХХ - Х Х - Х4:

РП - реле промежуточные
ХХ - серия 16: реле незамедленные с временем вкючения не более 30 мс;
Х - Исполнения по функциональному назначению:
     1 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
     2 - постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока;
     3 - постоянного тока с включающей катушкой напряжения и тремя удерживающими обмотками тока;
     4 - постоянного тока с включающей катушкой тока и удерживающей обмоткой напряжения;
     5 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
     6 - постоянного тока с включающей катушкой напряжения без удерживающих обмоток с нормируемыми параметрами срабатывания и возврата;
     7 - переменного тока с включающей катушкой напряжения без удерживающих обмоток;
Х - Исполнения реле по монтажным особенностям:
     3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
     4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;
Х4 - Климатическое исполнение по ГОСТ15150 (УХЛ, О) и категория размещения по ГОСТ15150.

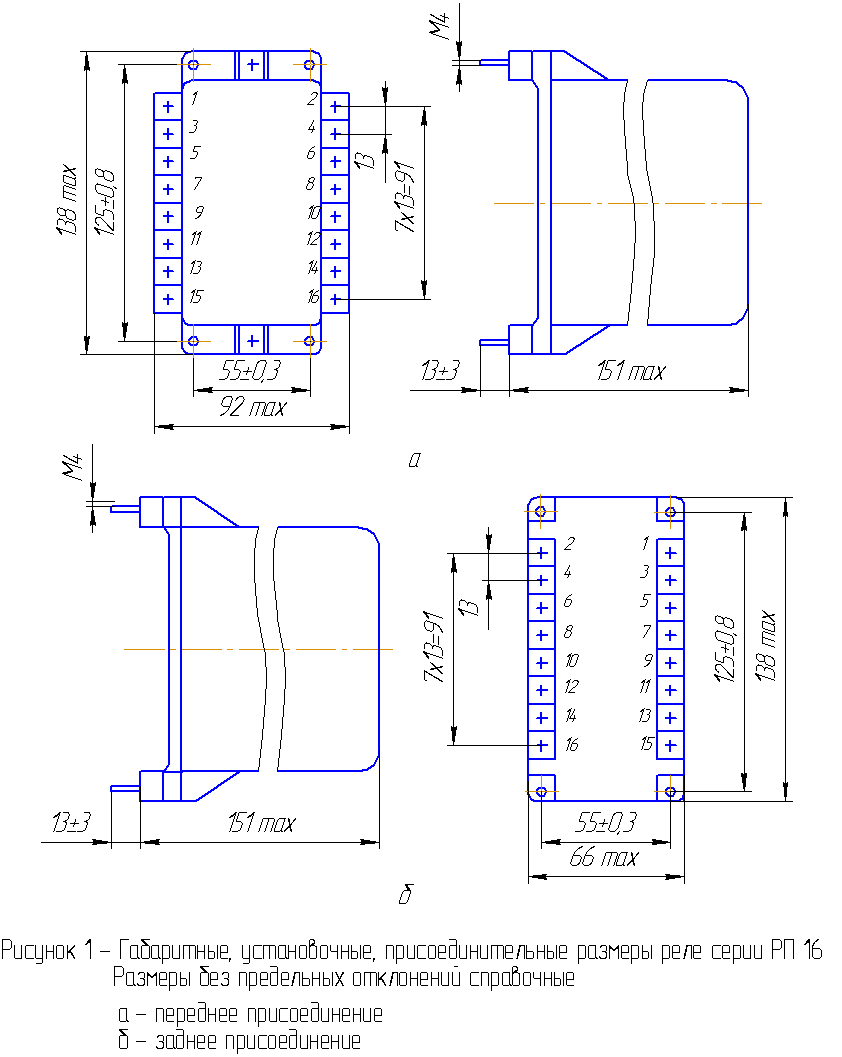

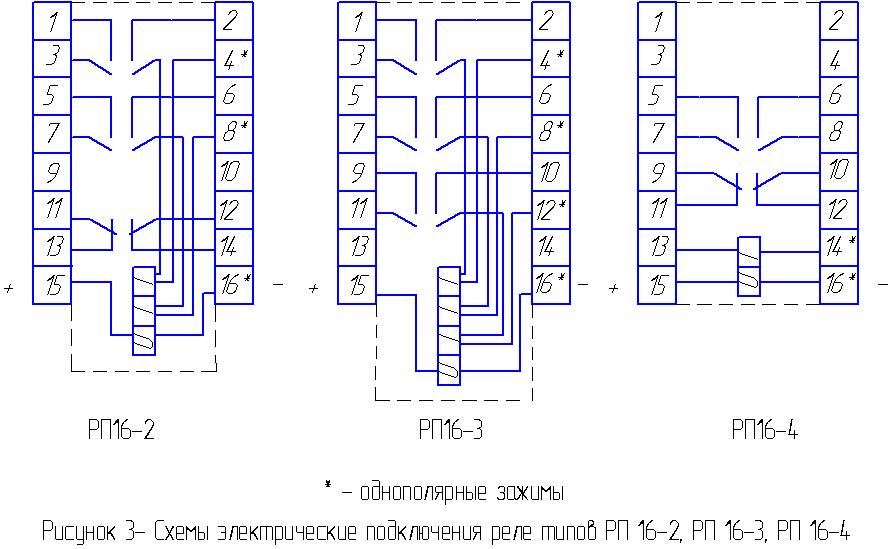

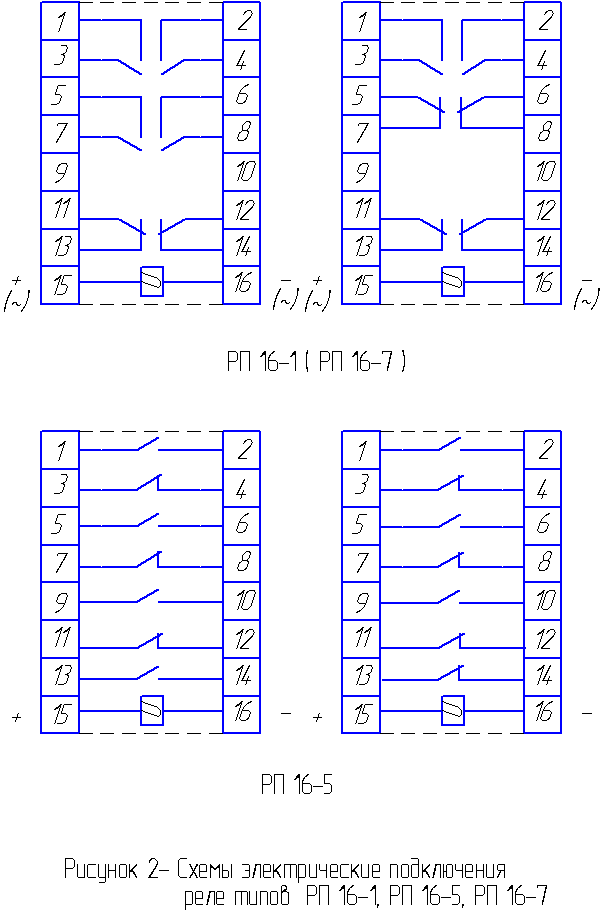

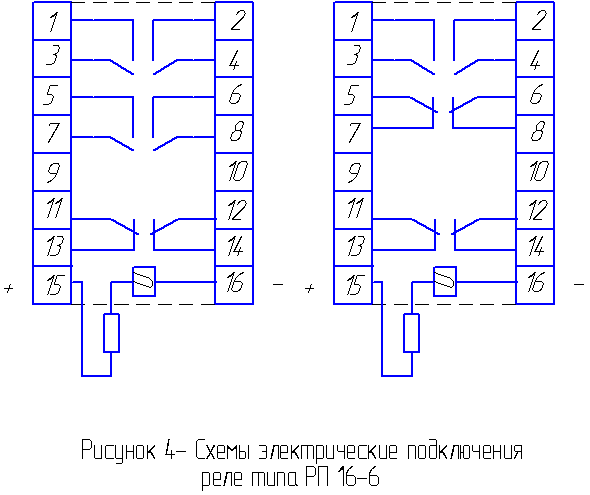

Схема присоединения РП-16
