РП

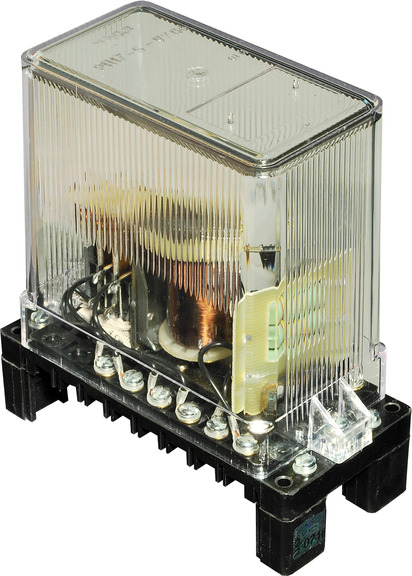

РП 17

Назначение:

Реле промежуточные РП 17 предназначены для применения в цепях постоянного тока схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.



Технические характеристики::

Тип реле

Потребляемая мощность, Вт

Количество обмоток

Количество контактов

при Uном

при Iном

РП17-1

6

-

Одна вкл. напр

2 переключающих

РП17-2

1

Одна вкл. напр

Две удерж. тока

2 замыкающих*

РП17-3

Одна вкл. напр

Три удерж. тока

1 замыкающий*

РП17-4

-

Одна вкл.напр.

2 замыкающих

2 размыкающих

РП17-5

Одна вкл напр.

4 замыкающих

* Кроме того, в цепи каждой обмотки тока имеется по одному замыкающему контакту.

Обмотки напряжения реле выдерживают длительно 110% Uном. Режим работы обмоток тока кратковременный, продолжительность включения уденрживающих обмоток - 10 c при токе 2 Iном. Время включения не более 0,011 c. Наименьший рабочий ток, коммутируемый контактами при напряжении 24 В, составляет 0,05 А.

Габаритные размеры, мм, не более - 66х138х151

Масса, кг, не более - 0,8.



Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ15150-69-УХЛ4, О4. Реле предназначены для работы в следующих условиях: температура окружающего воздуха от -40° С до +55° С;



Структура условного обозначения РП ХХ - Х Х - Х 4:

РП – реле промежуточное;

ХХ – серия 17: реле не замедленные с временем включения не более 11 мсек.;

Х– исполнение по функциональному назначению:

1 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 переключающими контактами);

2 – постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока (с 4 замыкающими контактами);

3 – постоянного тока с включающей катушкой напряжения и тремя удерживающими обмотками тока (с 4 замыкающими контактами);

4 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 замыкающими и 2 размыкающими контактами);

5 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4 замыкающими контактами);

Х – исполнение реле по монтажным особенностям:

3 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;

4 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;

Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

НТД - ТУ 16-647.003-84



Габаритные и установочные размеры:

Габаритные, установочные и присоединительные размеры реле РП 17 приведены на рисунке 1, схемы подключения реле серии РП 17-1, РП 17-2, РП 17-3, РП 17-4, РП 17-5 приведена на рисунке 2.

Рисунок 1а – Габаритные, установочные и присоединительные размеры реле РП 17 переднее присоединение

Рисунок 1б – Габаритные, установочные и присоединительные размеры реле РП 17
заднее присоединение

Размеры без предельных отклонений максимальное:

Рисунок 2 – Схемы подключения реле серии РП 17-1, РП 17-2, РП 17-3, РП 17-4, РП 17-5
* – однополярные зажимы
