РП

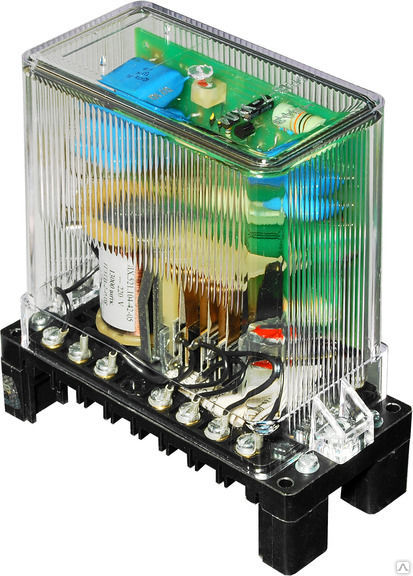

РП 18
Назначение:
Реле промежуточное предназначено для применения в цепях постоянного (реле РП18-1...РП18-7 ) и переменного ( РП18-8...РП18-0 ) тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.
Условия эксплуатации:
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Структура условного обозначения:
РП ХХ – Х Х – Х4
РП Реле промежуточные
ХХ 18 - реле замедленные при включении и отключении;
Х Исполнения по функциональному назначению: 1 - постоянного тока замедленные при включении с включающей катушкой напряжения без удерживающими обмоток;
2 - постоянного тока замедленные при включении с включающей катушкой напряжения и 2 удерживающими обмотками тока;
3 - постоянного тока замедленные при включении с включающей обмоткой напряжения и 3 удерживающими обмотками тока;
4 - постоянного тока замедленные при отключении с включающей катушкой тока и удерживающей обмоткой напряжения с временем отключения от 0,4 до 1,0s при отключении удерживающей обмотки напряжения;
5 - постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5s с включающей обмоткой напряжения без удерживающих обмоток;
6 - постоянного тока замедленные при отключении с временем отключения от 0,4 до 1,0s с включающей обмоткой напряжения без удерживающих обмоток;
7 - постоянного тока замедленные при отключении с временем отключения от 0,8 до 2,0s с включающей обмоткой напряжения без удерживающих обмоток;
8 - переменного тока замедленные при отключении с временем отключения от 0,15 до 0,5s с включающей обмоткой напряжения без удерживающих обмоток;
9 - переменного тока замедленные при отключении с временем отключения от 0,4 до 1,0s с включающей обмоткой напряжения без удерживающих обмоток;
0 - переменного тока замедленные при отключении с временем отключения от 0,8 до 2,0s с включающей обмоткой напряжения без удерживающих обмоток;
Х Исполнения реле по монтажным особенностям:
3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;
Х Климатическое исполнение по ГОСТ15150: УХЛ, О;
4 Категория размещения по ГОСТ15150.
Технические характеристики:
|
Тип реле |
Потребляемая мощность |
Время отключения,s |
Количество обмоток |
|||
|
приUном |
приIном |
|||||
|
W |
VA |
0,5;1;2;4А |
8А |
|||
|
W |
||||||
|
РП18-1 |
5 |
- |
|
|
- |
одна включающая напряжения |
|
РП18-2 |
1 |
2 |
одна включающая напряжения |
|||
|
РП18-3 |
одна включающая напряжения |
|||||
|
РП18-4 |
5 |
- |
3,5 |
0,4-1,0 |
одна включающая тока |
|
|
РП18-5 |
5 |
- |
- |
- |
0,15-0,5 |
одна включающая напряжения |
|
РП18-6 |
0,4-1,0 |
одна включающая напряжения |
||||
|
РП18-7 |
0,8-2,0 |
одна включающая напряжения |
||||
|
РП18-8 |
- |
8 |
0,15-0,5 |
одна включающая напряжения |
||
|
РП18-9 |
0,4-1,0 |
одна включающая напряжения |
||||
|
РП18-0 |
0,8-2,0 |
одна включающая напряжения |
||||
Наименьший рабочий ток, коммутируемый контактами при напряжении 24V, составляет 0,05А.
Габаритные размеры не более 66х138х151mm.
Масса не более 0,8kg.
Габаритные и установочные размеры:
Схема подключения:
