РП-21

Назначение:

Реле промежуточные электромагнитные серии РП-21 применяются в цепях управления электроприводами переменного тока напряжением до 380В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В, поставляется как комплектующее изделие.



Условия эксплуатации:

Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1g, в диапазоне частот 5…15Гц – до 3g.
Рабочее положение – вертикальное или горизонтальное.
Степень защиты оболочки реле IP40, зажимов – IP00.



Структура условного обозначения:

РП - реле промежуточное;
21 - обозначение серии
XXX - исполнения по сочетанию контактов:

- 001 - 1 переключающий; - 010 - 1 размыкающий; - 100 - 1 замыкающий; - 002 - 2 переключающих; - 020 - 2 размыкающих; - 200 - 2 замыкающих;

- 003 - 3 переключающих; - 120 - 1 замыкающий, 2 размыкающих; - 210 - 2 замыкающих, 1 размыкающий; - 004 - 4 переключающих; - 220 - 2 замыкающих, 2 размыкающих; - 400 - 4 замыкающих.

УХЛ (О) 4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.



Реле могут комплектоваться следующими типами розеток:
тип 1 – для крепления розетки к панели при помощи винтов с задним присоединением проводников пайкой;
тип 2 – для крепления розетки к панели при помощи защелки с передним присоединением проводников винтами;
тип 3 – для крепления розетки к панели при помощи винтов с передним присоединением проводников винтами.





Технические характеристики:

Номинальные напряжения включающей катушки, В	постоянный ток	12, 24, 48, 60, 110, 220
	переменный ток 50Гц	12, 24, 36, 110, 127, 220, 230, 240
Номинальное напряжение цепей контактов, В	постоянный ток	12…220
	переменный ток 50Гц	12…240
Номинальный ток контактов, А	5
Минимальный ток контактов, А	0,025
Количество переключающих контактов	3 или 4
Время срабатывания реле, мс, не более	30
Время срабатывания реле, мс, не более	30
Механическая износостойкость, млн. циклов	20
Потребляемая мощность, не более	на постоянном токе, Вт
	реле с 3-мя контактами	2,0
	реле с 4-мя контактами	2,5
	на переменном токе, ВА
	реле с 3-мя контактами	3,0
	реле с 4-мя контактами	3,5
Степень защиты	механизма	IP 40
	выводов	IP 00
Масса реле, кг, не более	реле с 3-мя контактами	0,07
	реле с 4-мя контактами	0,08



Габаритные и установочные размеры:

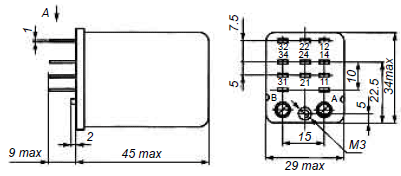

Реле с 3-мя переключающими контактами

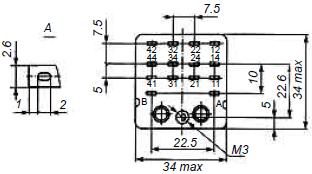

Реле с 4-мя переключающими контактами

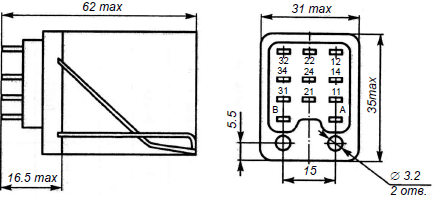

Реле с 3-мя переключающими контактами с розеткой тип 1



Реле с 4-мя переключающими контактами с розеткой тип 1

Реле с 3-мя переключающими контактами с розеткой тип 2

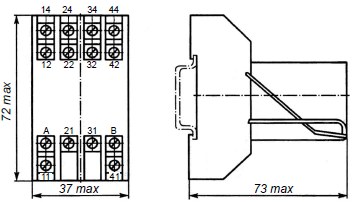

Реле с 4-мя переключающими контактами с розеткой тип 2

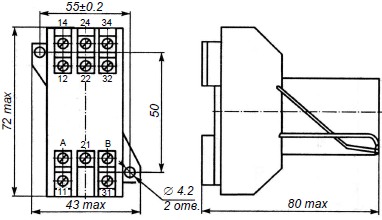

Реле с 3-мя переключающими контактами с розеткой тип 3

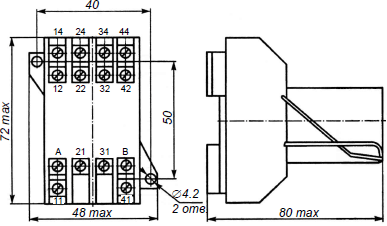

Реле с 4-мя переключающими контактами с розеткой тип 3
