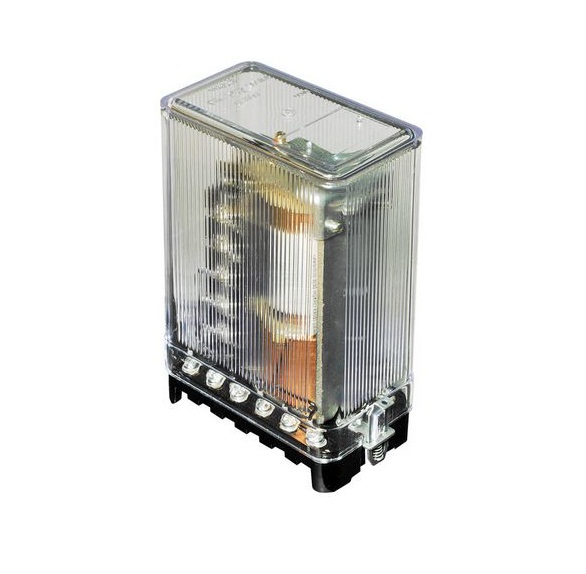

Назначение:
Реле промежуточные предназначены для применения в качестве вспомогательных реле в цепях постоянного тока в следующих случаях:
когда требуется действие реле от напряжения и удерживания от тока (реле типов РП 253 и РП 255) либо действие реле от тока и удерживание от напряжения (реле типа РП 254).
Реле типа РП 254 работает с выдержкой времени на отключение, а реле типа РП 253 может срабатывать с замедлением либо без замедления на включение.
Условия эксплуатации:
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -20 до +45°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 10 до 100Гц при ускорении не более 0.25g.
Рабочее положение вертикальное, допускается отклонение не более 5° в любую сторону.
Реле должны устанавливаться в заземленных металлических конструкциях.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей.
Технические характеристики:
Параметр |
Значение |
Номинальный ток, А РП253, РП254, РП255 |
1, 2, 4, 8 |
Номинальное напряжение, В |
|
постоянный ток |
|
РП251, РП252, РП253, РП255 |
24, 48, 110, 220 |
РП254 |
110 |
переменный ток |
|
РП256 |
100, 127, 220 |
Номинальная частота тока, Гц |
50 или 60 |
Число контактов |
|
РП251, РП252, РП255, РП256 |
5 «з» |
РП254 |
3 «з», 1 «р» |
РП253 |
4 «з», 1 «р» |
Выдержка времени на срабатывание, с |
|
РП251 |
|
наименьшее значение, не более |
0.07 |
наибольшее значение, не менее |
0.11 |
РП253 |
|
при разомкнутой демпферной обмотке и U=0.95Uном, не более |
0.04 |
при замкнутой демпферной обмотке и U=0.95Uном, не менее |
0.07 |
РП254 |
|
при отключенной демпферной обмотке, не более |
0.05 |
РП255 |
|
не более |
0.05 |
Выдержка времени на отпускание, с |
|
РП252, РП256 |
|
наим. значение, не более |
0.5 |
наибол. значение, не менее |
1.1+0.3 |
РП254 |
|
при введенной в действие демпферной обмотке, не менее |
0.5 |
Напряжение срабатывания, %Uном РП251, РП252, РП253, РП255, РП256 |
70 |
Ток срабатывания, %Iном РП254 |
70 |
Ток удерживания реле в прогретом состоянии при 40, 45, 50, 55°С, %Iном |
|
РП253 |
|
при отключенных рабочих и демпферных обмотках |
70 |
РП255 |
|
при отключенной рабочей обмотке |
70 |
Напряжение возврата, %Uном, не менее |
|
РП251 |
5 |
РП252, РП256 в зависимости от выдержки времени |
|
наименьшее значение |
1 |
наибольшее значение |
5 |
РП253 |
|
при отключенных удерживающих обмотках и отключенной демпферной обмотке |
5 |
РП255 |
|
при отключенных удерживающих обмотках тока |
5 |
Напряжение удерживания реле в прогретом состоянии при 40, 45, 50, 55°С, %Uном |
|
РП251, РП252, РП256 |
70, 72, 74, 76 |
РП254, при обесточенной рабочей и отключенной демпферной обмотках |
70, 72, 74, 76 |
Ток возврата, %Iном, не менее |
|
РП254 |
|
при отключенных удерживающей и демпферной обмотках |
1.5 |
Обмотки реле выдерживают напряжение (ток): рабочие |
|
РП251, РП252, РП255, РП256 |
продолжительно: 1.1Uном |
РП253 |
в течение 20с: 1.1Uном |
РП254 |
в течение 3с 3 Iном: 1.1Uном |
Обмотки реле выдерживают напряжение (ток): удерживающие |
|
РП253, РП255 |
в течение 10с: 2 Iном |
РП254 |
продолжительно: 1.1Uном |
Коммутационная способность контактов реле при напряжении от 24 до 250В |
|
в цепи постоянного тока |
τ ≤ 0.02с и токе до 2А, Вт 100 |
в цепи переменного тока |
cos ϕ ≥ 0.5 и токе до 5А, В.А 500 |
Механическая износостойкость, циклов ВО |
6 300 |
Коммутационная износостойкость, циклов ВО |
1 000 |
Мощность, потребляемая рабочей обмоткой |
|
РП251, РП255, Вт |
|
при Uном=24, 48, 110В |
6 |
при Uном=220В |
8 |
РП252, Вт |
7 |
РП253, Вт |
15 |
РП254, Вт |
6 |
РП256, В.А |
8 |
Мощность, потребляемая удерживающей обмоткой |
|
РП253, РП255, Вт |
|
при Iном=1, 2, 4А |
1 |
при Iном=8А |
2 |
РП254, Вт |
3 |
Испытательное напряжение переменного тока частоты 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, приложенное |
|
между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле, В |
2 000 |
между разобщающимися в процессе работы контактными частями реле и между разными обмотками одной и той же катушки, В |
500 |
Масса, кг |
1.6 |
Габаритные размеры (переднее исполнение):
Габаритные размеры (заднее исполнение):

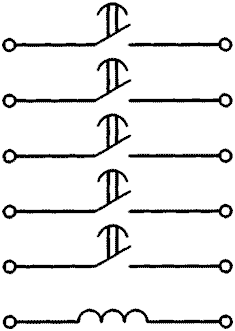

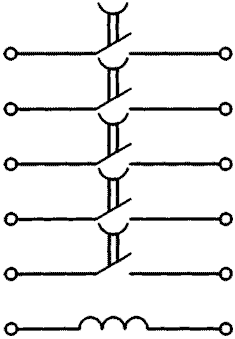

Схема присоединения РП 251, РП 252, РП 253, РП 254, РП 255:
РП 251 РП 252
РП 253 РП 254
РП 255
