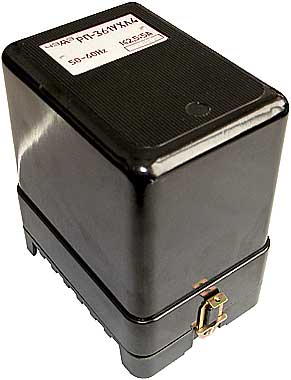

РП 321, РП 361, РП 362

Назначение:

Реле промежуточные типов РП 321, РП 361 предназначены для использования в цепях переменного тока частотой 50 и 60 Гц, реле типа РП 362 - в цепях постоянного тока в качестве вспомогательного реле.

Реле РП 321, РП 361 допускают возможность включения последовательно с обмоткой электромагнита реле одного или двух (параллельно соединенных) реле указательных серии РУ 21 на номинальный ток 0,05 или 0,025 А соответственно.

Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от -40° С до +55° С; при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с ускорением не более 0,5 g.

Технические данные:

Основные параметры реле приведены в таблице 1. Остальные технические данные приведены в таблице 2.

Таблица 1

Тип реле	Ток срабаты-ания, А	Номиналь-ное напря-жение, В	Род тока	Количество контактов и их исполнение
				понижен-ной мощности	нормальной мощности	повышен-ной мощности
РП 321	2,5; 5		Перемен-ный 50 или 60 Гц		замыкающих или 2 замыкаю-щих и 2 размыкаю-щих
РП 361				2 замыкаю-щих		1 переключа-ющий без размыка-ния цепи
РП 362		110, 220	Постоян-ный

Таблица 2

Наименование параметра	Типы реле
	РП 321	РП 361	РП 362
Потребляемая мощность, не более	10 ВА при двухкратной величине тока срабатывания		10 Вт при номинальном напряжении
Длительный ток через замкнутые контакты, А	5	5 (для контактов пониженной мощности)
Напряжение срабатывания, % Uн, не более			70
Напряжение возврата, % Uн, не менее			5
Ток возврата, % тока срабатывания, не менее	3
Время срабатывания, с, не более	0,04
Габаритные размеры, мм	98х147х151
Масса реле, кг	1,1	1,6	1,6
Механическая износостойкость, циклы ВО	12500
Коммутационная износостойкость, циклы ВО: - для контактов пониженной и нормальной мощности	2500
- для контактов повышенной мощности	85

Реле типов РП 321, РП 361 допускают протекание по первичной обмотке насыщающего трансформатора (при параллельном соединении секций) тока до 10 А длительно и 150 А в течение 4 с.

Обмотка реле типа РП 362 длительно выдерживает 110% номинального напряжения.

Переключающие контакты повышенной мощности реле типов РП 361, РП 362 способны шунтировать и дешунтировать управляемую цепь переменного тока при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 Ом , а при токе 50 А не более 1,5 Ом.

Коммутационная способность контактов нормальной мощности реле типов РП 321, при токе не более 2А или напряжении от 24 до 250 В мощностью: в цепях постоянного тока с индуктивной нагрузкой (t = 0,005 с) - 100 Вт; в цепях переменного тока (cos j = 0,5) - 500 ВА.

Коммутационная способность контактов пониженной мощности реле типов РП 361, РП 362: не более 50 Вт при напряжении 250 В или токе 1 А в цепи постоянного тока (t =0,005 с); 450 ВА при напряжении 250 В или токе 2 А в цепи переменного тока (cos j = 0,5).

Реле допускают переднее и заднее присоединения внешних проводников

Структура условного обозначения РП Х Х4:

РП - реле промежуточное;
Х - номер разработки (321, 361, 362);
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89

НТД - ТУ 16-523.459-79

Таблица типоисполнений РП 321, РП 361, РП 362

Тип реле	Номинальное напряжение, В или ток, А
РП 362	110
РП 362	220
РП 321	2,5; 5
РП 361	2,5; 5
