Назначение:

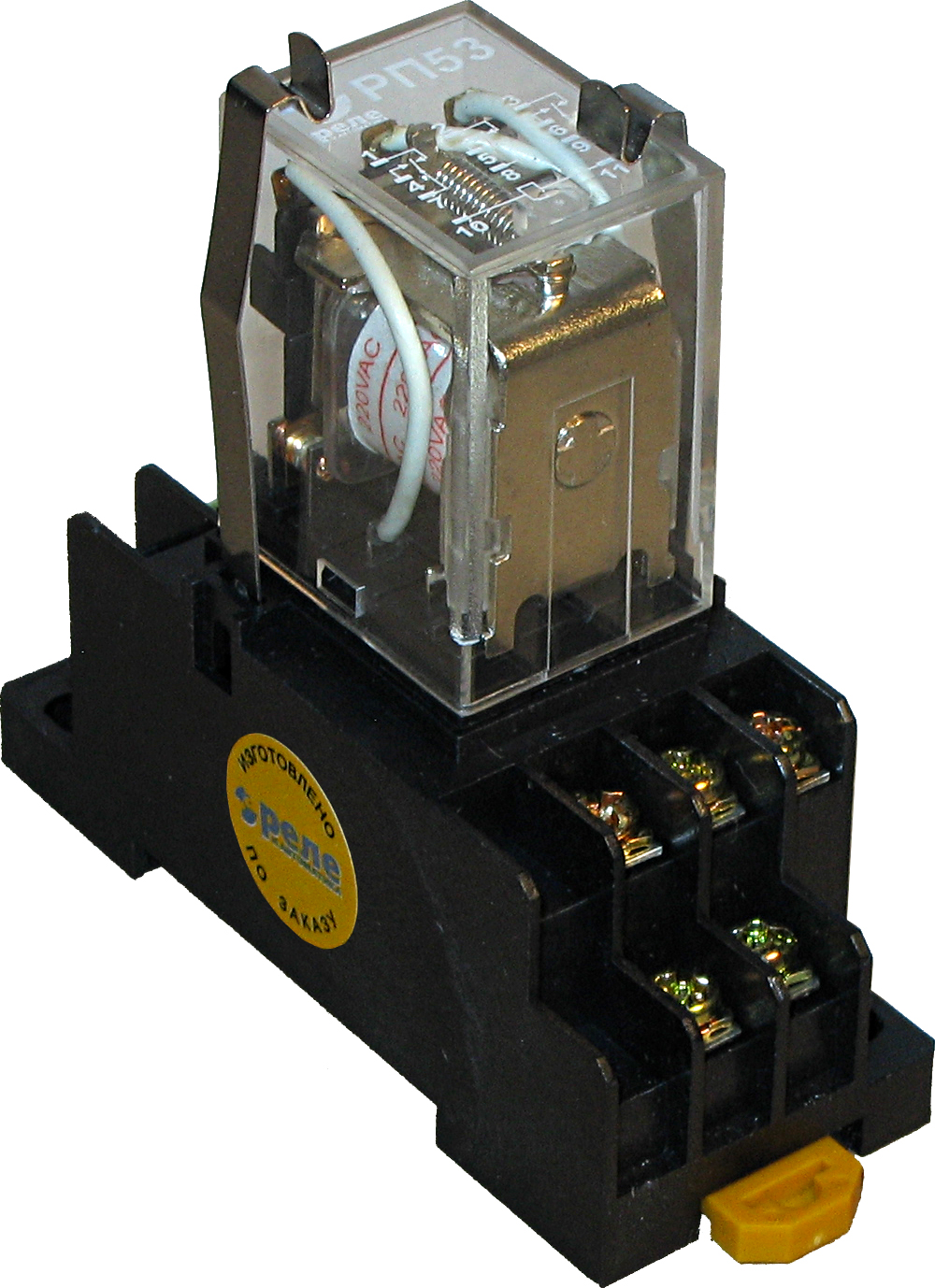

Реле промежуточные электромагнитные серии РП53, РП54 применяются в цепях управления электроприводами переменного тока напряжением до 230В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 230В, являются комплектующими изделиями.
Условия эксплуатации:
Реле промежуточные электромагнитные серии РП53, РП54 применяются в цепях управления электроприводами переменного тока напряжением до 230В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 230В, являются комплектующими изделиями.
Технические характеристики:
Параметр |
Значение |
Номинальные напряжения включающей катушки, В |
|
постоянный ток |
12, 24, 110 |
переменный ток частоты 50Гц |
12, 24, 110, 220 |
Номинальное напряжение цепей контактов, В |
|
постоянный ток |
12…230 |
переменный ток |
12…230 |
Номинальный ток контактов, А |
|
РП53 |
5 |
РП54 |
3 |
Минимальный ток контактов, А |
0.025 |
Количество переключающих контактов |
3 или 4 |
Степень защиты |
|
механизма |
IP 40 |
выводов |
IP 00 |
Время срабатывания реле, мс, не более |
30 |
Время возврата, мс, не более |
30 |
Механическая износостойкость, млн. циклов |
10 |
Коммутационная износостойкость, млн. циклов |
0.1 |
Потребляемая мощность, не более |
|
на постоянном токе, Вт |
|
реле с 3-мя контактами |
0.9 |
реле с 4-мя контактами |
1.0 |
на переменном токе, В·А |
|
реле с 3-мя контактами |
1.3 |
реле с 4-мя контактами |
1.5 |
Масса реле, кг |
|
реле с 3-мя контактами |
0.028 |
реле с 4-мя контактами |
0.030 |
Реле могут комплектоваться следующими типами розеток:
PYF11A – для реле РП53 и PYF14A – для реле РП54.
Розетки PYF11A и PYF14A предназначены для крепления на DIN-рейку шириной35 ммили к монтажной панели при помощи винтов.
Розетки PYF11A и PYF14A – с передним присоединением проводников винтами.
Габаритные размеры:

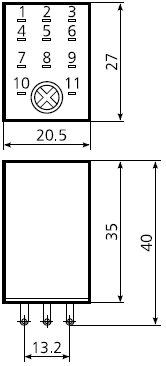

Реле РП53 с 3 переключающими контактами

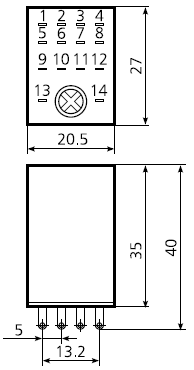

Реле РП54 с 4 переключающими контактами
Схема подключения:
Реле РП54 с 4 переключ. контактами Реле РП53 с 3 преключ.контактами

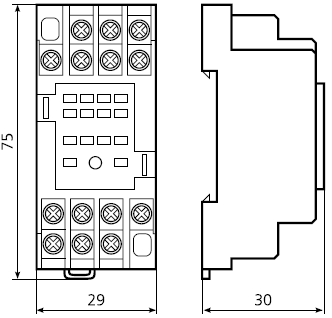

Розетка PYF14A c 4 переключ. контактами

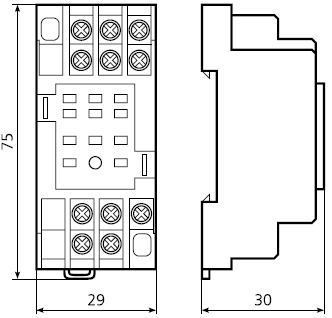

Розетка PYF11А с 3 переключ. контактами
Розетка PYF11А с 3 переключ. контактами
