РП

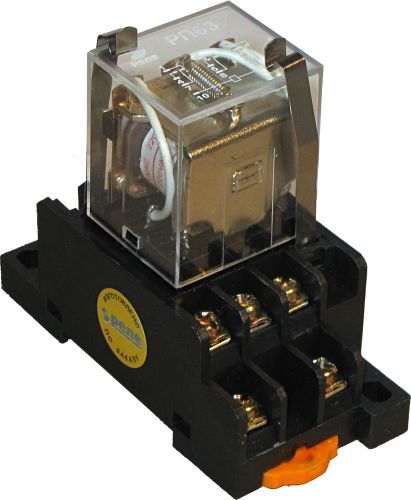

РП-63, РП-64

Назначение:

Реле промежуточные электромагнитные серии РП63, РП64 применяются в цепях управления электроприводами переменного тока напряжением до 240В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В, являются комплектующими изделиями.



Условия эксплуатации:

Высота над уровнем моря до 2000м.

Диапазон рабочих температур - от -25°С до +55°С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации

Степень защиты оболочки реле IP40, зажимов – IP00.



Технические характеристики:

Параметр	Значение
Номинальные напряжения включающей катушки, В
постоянный ток	12, 24, 110
переменный ток частоты 50Гц	12, 24, 110, 220
Номинальное напряжение цепей контактов, В
постоянный ток	12…220
переменный ток	12…240
Номинальный ток контактов, А	10
Минимальный ток контактов, А	0.025
Количество переключающих контактов	3 или 4
Степень защиты
механизма	IP 40
выводов	IP 00
Время срабатывания реле, мс, не более	30
Время возврата, мс, не более	30
Механическая износостойкость, млн. циклов	10
Коммутационная износостойкость, млн. циклов	0.1
Потребляемая мощность, не более
на постоянном токе, Вт
реле с 3-мя контактами	1.4
реле с 4-мя контактами	1.5
на переменном токе, В·А
реле с 3-мя контактами	2
реле с 4-мя контактами	2.5
Масса реле, кг
реле с 3-мя контактами	0.05
реле с 4-мя контактами	0.07

Реле могут комплектоваться следующими типами розеток:

PTF11A – для реле РП63 и PTF14A – для реле РП64.

Розетки PTF11A и PTF14A предназначены для крепления на DIN-рейку шириной35 ммили к монтажной панели при помощи винтов.

Розетки PTF11A и PTF14A – с передним присоединением проводников винтами.



Схема подключения:

Реле РП63 с 3 переключ. контактами                                        Реле РП64 с 4 переключ.контактами





Габаритные размеры:

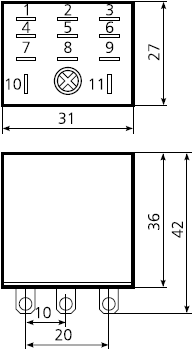

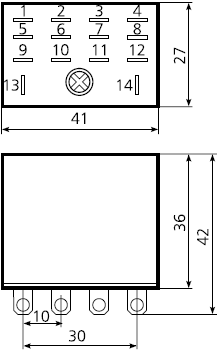

Реле РП64 с 4 переключ. контактами            Реле РП63 с 3 переключ. контактами

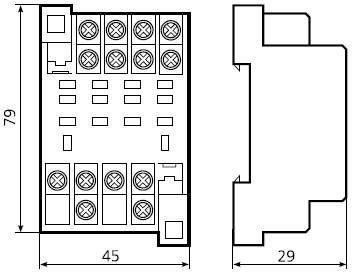

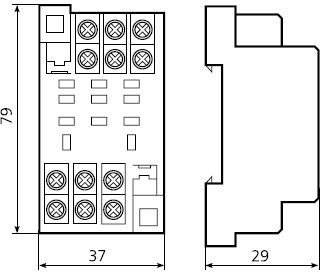

Розетка PTF14A c 4 переключ. контактами                               Розетка PTF11A с 3 переключ. контактами



Возможные спецификации:

РП63, РП64, розетка PTF11A для РП-63, розетка PTF14A для РП-64
