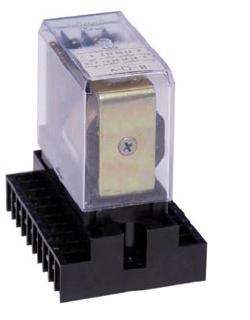

Назначение:
Реле промежуточные универсальные серии РПУ-2М предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 380В частотой 50Гц и постоянного тока напряжением до 220В.
Условия эксплуатации:
- Высота над уровнем моря до 1000м.
- Диапазон рабочих температур от -10 до +45°С.
- Среднемесячное значение относительной влажности 80% при температуре +20°С.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Вибрация мест крепления реле с частотой от 5 до 15Гц при ускорении не более 3g.
- Реле в процессе эксплуатации допускает колебания напряжения сети от 0.85 до 1.10 от номинального значения.
- Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%.
- Допускается эксплуатация в условиях, нормированных для исполнения УХЛ, категория размещения 4.
Структура условного обозначения:
РПУ-2 М X X X X XXX У3
1 2 3 4 5 6 7 8 9
1 - Р – реле, П – промежуточное, У – универсальное;
2 - Номер серии;
3 - М – модернизированное;
4 - Исполнение по степени защиты (1 – IP00, 2 – IP40);
5 - Способ крепления внешних проводников (0 – пайкой, 1 – винтами);
6 - Вид присоединения внешних проводников (1 – переднее, 2 – заднее);
7 – Исполнение по роду тока выключающей катушки (1 - реле постоянного тока, 6 – реле переменного тока);
8 - Количество замыкающих, размыкающих, переключающих контактов;
9 - Климатическое исполнение (У) и категория размещения (3).
Технические характеристики:
Параметр |
Значение |
Номинальные напряжения включающей катушки, В |
|
постоянный ток |
12, 24, 48, 60, 110, 220 |
переменный ток |
50Гц 12, 24, 36, 40, 110, 220, 230, 380 |
Номинальное напряжение цепей контактов, В |
|
постоянный ток |
12…220 |
переменный ток |
12…380 |
Наименьший номинальный рабочий ток контактов, А |
0.01 |
Длительно допустимый ток контактов, А |
6 |
Время срабатывания, с, не более |
|
реле постоянного тока |
0.05 |
реле переменного тока |
0.036 |
Время возврата, с, не более |
0.02 |
Механическая износостойкость, млн. циклов |
|
реле постоянного тока |
20 |
реле переменного тока |
16 |
Потребляемая мощность, не более |
|
для реле постоянного тока, Вт |
4.0 |
для реле переменного тока, В.А |
9.0 |
Масса, кг, не более |
|
РПУ-2М102 |
0.25 |
РПУ-2М202 |
0.275 |
РПУ-2М211, РПУ-2М212 |
0.35 |

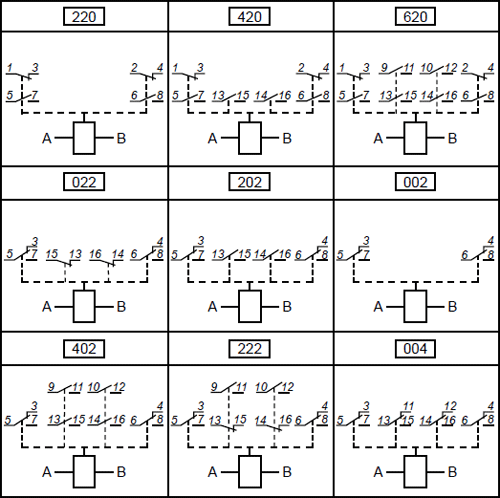

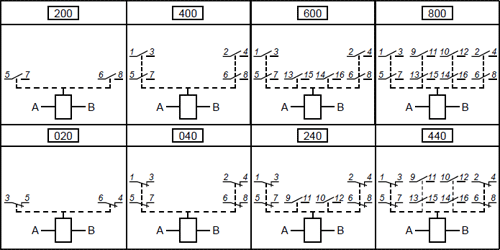

Электрическая схема:

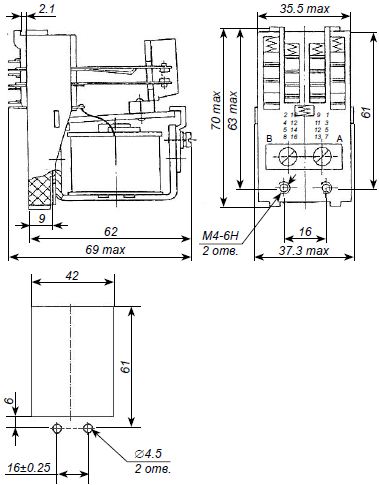

Габаритные размеры РПУ-2М102:

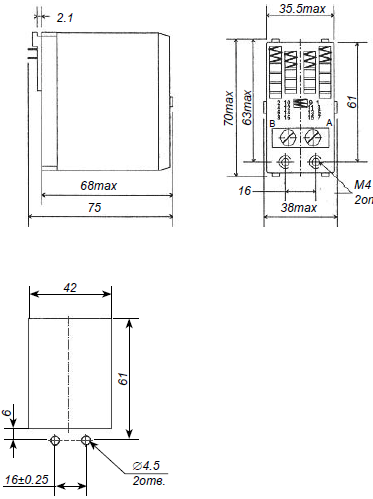

Габаритные размеры реле РПУ-2М202:

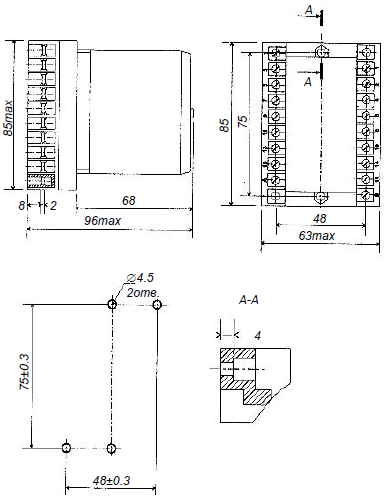

Габаритные размеры РПУ-2М211:

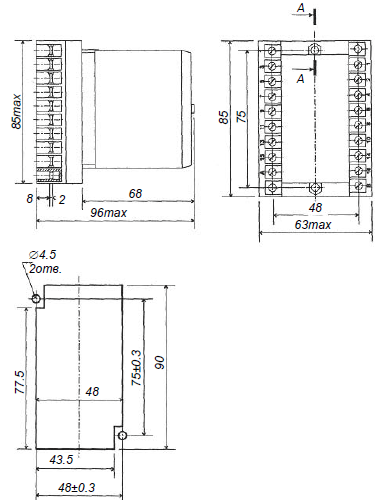

Габаритные размеры РПУ-2М212:
Возможные спецификации:
РПУ-2М102 открытое под пайку (2, 4 контакта), РПУ-2М102 открытое под пайку (6, 8 контактов), РПУ-2М202 закрытое под пайку (2, 4 контакта), РПУ-2М202 закрытое под пайку (6, 8 контактов), РПУ-2М211 (212) закрытое под винт (2, 4 контакта), РПУ-2М211 (212) закрытое под винт (6, 8 контактов), РПУ-2М211 закрытое под винт токовое.
