РПУ

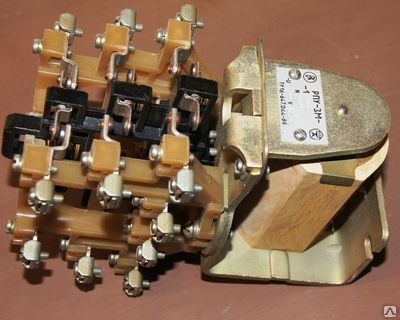

РПУ-3М
Назначение:
Реле электромагнитные постоянного тока серии РПУ-3М предназначены для работы в электрических цепях автоматического управления электроприводами в качестве многоконтактных промежуточных электромагнитных реле. ТУ 16-647.044-86
Технические характеристики:
|
Номинальный ток контактов, А |
16 |
|
Коммутационная износостойкость, ВО, не менее |
|
|
Допустимые режимы работы |
продолжительный; прерывисто-продолжительный; кратковременный; повторно-кратковременный (с частотой включения до 1200 в час). |
|
Механическая износостойкость, ВО, не менее |
25 000 000 |
|
Механические воздействия по группе условий эксплуатации по ГОСТ 17516-72 |
М4 |
|
Температура окружающего воздуха, °С |
от -40 до +55 |
|
Относительная влажность, при температуре окружающего воздуха +20 °С, %, не более |
90 |
|
Климатическое исполнение реле по ГОСТ 15150-69 |
У3, Т3, УХЛ3, УХЛ4 |
|
Масса, кг |
2 |
Типоисполнения реле:
РПУ-3М-118У3А, РПУ-3М-118УХЛ4А, РПУ-3М-118УХЛ4Б, РПУ-3М-114У3А, РПУ-3М-114УХЛ4А,
РПУ-3М-114У3Б, РПУ-3М- 114УХЛ4Б.
Реле изготовляются с 8 контактами (5 замыкающих и 3 размыкающих в состоянии поставки) или с 4 контактами (2 замыкающих и 2 размыкающих в состоянии поставки). На месте эксплуатации допускается пересборка контактов реле замыкающих в размыкающие и наоборот, причем число замыкающих должно быть не более шести, а размыкающих - не более четырех для реле в исполнении с восемью контактами и числом размыкающих не более двух для реле в исполнении с четырьмя контактами.
Типоисполнения и технические данные реле РПУ-3МТ:
Реле для тепловозов изготовляются с 6 контактами (4 замыкающих и 2 размыкающих в состоянии поставки), с 4 контактами (2 замыкающих и 2 размыкающих в состоянии поставки) и с 2 контактами (1 замыкающий и 1 размыкающий в состоянии поставки). На месте эксплуатации допускается пересборка замыкающих контактов в размыкающие и наоборот, при этом число замыкающих и размыкающих контактов должно быть не более 4-х для исполнения с 6 контактами и не более 3 - для остальных исполнений.

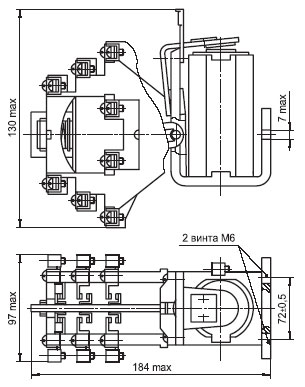

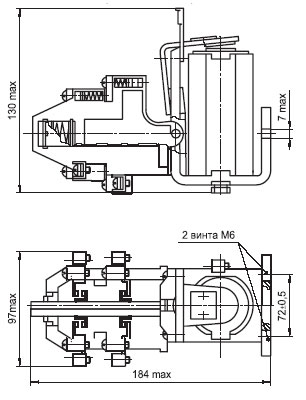

Габаритные и установочные размеры Габаритные и установочные размеры
РПУ-3М-112, РПУ-3М-114, РПУ-3М-114Т РПУ-3М-116Т, РПУ-3М-118
 |
 |
Разметка сверления отверстий при установке реле на плите
I - вертикальная установочная ось
II - вертикальная установочная ось
