Назначение:

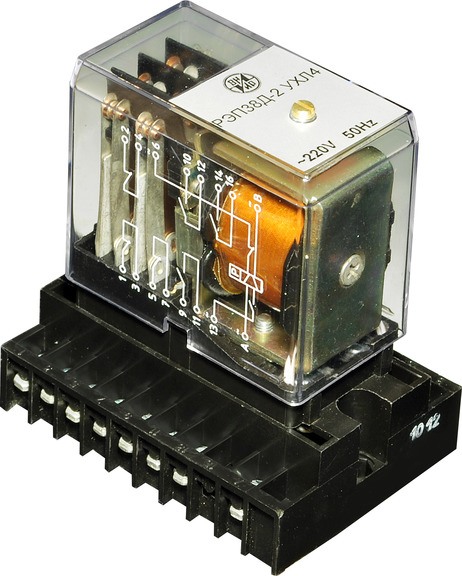

Реле промежуточные двухпозиционные РЭП38Д-1, РЭП38Д-2 предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.
Условия эксплуатации:
Высота над уровнем моря не более 2000м;
Температура окружающего воздуха - от минус 40 до 55°С;
Относительная влажность окружающего воздуха - до 80% при температуре 25°С;
Вибрация мест крепления в диапазоне частот 5-15Гц при ускорении Зg и в диапазоне частот 15-100Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ17516.1).
Реле соответствует требованиям ТУ 3425-076-00216823-2001, согласованным с РАО «ЕЭС России».
Технические характеристики: |
|
Напряжение питания, В (переменного тока) |
100, 110, 220 |
Напряжение срабатывания, % от Uном, не более |
80 |
Количество и тип контактов |
3"з"+3"р" |
Потребляемая мощность, Вт (ВА), не более |
12 |
Время срабатывания, мсек, не более |
50 |
Механическая износостойкость |
1 000 000 циклов |
Коммутационная износостойкость, циклов ВО |
140 000 циклов |
Масса, кг, не более |
0.4 |
Схема включения:
РЭП-38Д-1 РЭП-38Д-2

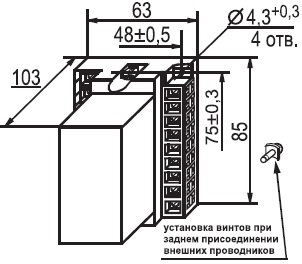

Габаритные и установочные размеры:
