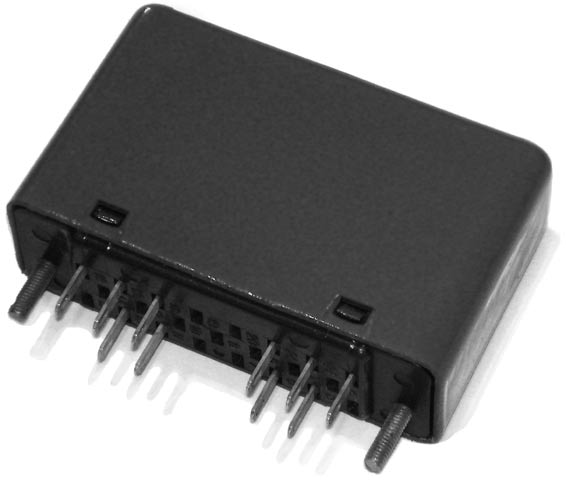

Назначение:
Реле промежуточные герконовые РПГ-01 и РПГ-1 применяются в схемах автоматики и управления с источниками питания на напряжения 12 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Условия эксплуатации:
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP30, выводов – IP00.
Технические характеристики:
Параметр |
Значение |
Номинальные напряжения включающей катушки, В |
12, 24 |
Коммутируемая нагрузка |
активная и малоиндуктивная |
Максимальная коммутируемая мощность, Вт |
30 |
Диапазон отклонений напряжений питания, % |
85...110 |
Время срабатывания реле, мс |
2...6 |
Номинальный ток контактов, А |
2 |
Диапазон коммутируемых токов, А |
1х10-6... 2 |
Номинальное напряжение контактов, В |
300 |
Диапазон коммутируемых напряжений, В |
0.05...300 |
Электрическая износостойкость, циклов |
104...108 |
Механическая износостойкость, циклов |
108 |
Максимально допустимая частота включений в час |
90 000 |
Тип применяемого геркона |
КЭМ-1 |
Схема подключения:
Габаритные размеры:

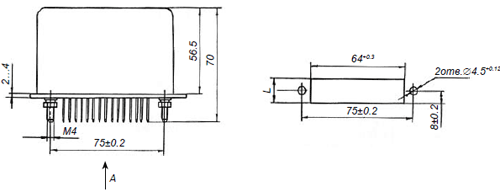

Разметка отверстий при установке реле на плате
Реле без штепсельного разъема

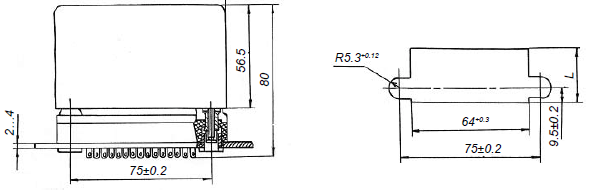

Разметка отверстий на плате при установке реле на штепсельном разъеме

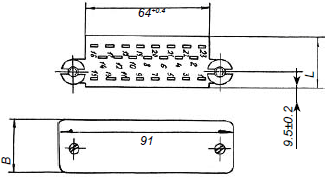

Реле со штепсельным разъемом
Возможные спецификации:
РПГ-01, РПГ-1
