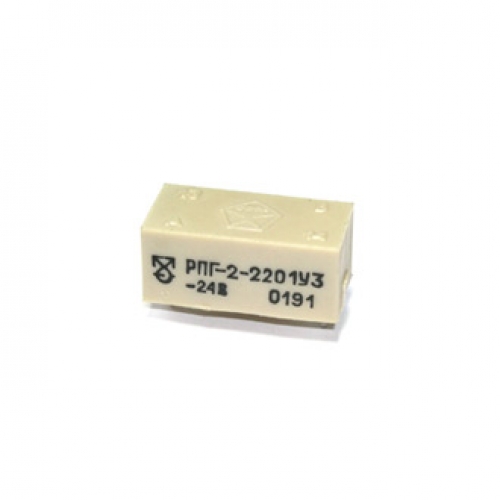

РПГ-2



РПГ-2

Назначение:

Реле промежуточное герконовое РПГ-2 применяется в схемах автоматики и управления с источниками питания на напряжения 12, 15 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.



Условия эксплуатации:

Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.

Положение в пространстве произвольное.

Степень защиты реле IP30, выводов – IP00.

Реле предназначены для установки на печатных платах толщиной до 2-х мм.



Технические характеристики:

Параметр	Значение
Номинальные напряжения включающей катушки, В	12, 15, 24
Коммутируемая нагрузка	активная и малоиндуктивная
Максимальная коммутируемая мощность, Вт	9
Диапазон отклонений напряжений питания, %	85…110
Время срабатывания реле, мс	0.3…1
Номинальный ток контактов, А	0.5
Диапазон коммутируемых токов, А	1х10-3... 0.5
Номинальное напряжение контактов, В	180
Диапазон коммутируемых напряжений, В	6…180
Электрическая износостойкость, циклов	5х104...107
Механическая износостойкость, циклов	107
Максимально допустимая частота включений в час	90 000
Тип применяемого геркона	КЭМ-2





Типоисполнение реле	Номинальное напряжение, В	Количество замыкающих контактов	Потребляемая мощность, Вт, не более	Количество обмоток в катушке
РПГ-2-2201	12, 15, 24	1	0.15	1
РПГ-2-2202	12, 24	2	0.30
РПГ-2-2203		3	0.40



Габаритные размеры:

             РПГ-2-2201                                                       РПГ-2-2202                            РПГ-2-2203
