РПГ
РПГ-3
Назначение:
Реле промежуточное герконовое РПГ-3 применяется в схемах автоматики и управления с источниками питания на напряжения 12 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Условия эксплуатации:
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP30, выводов – IP00.
Реле предназначены для установки на печатных платах толщиной до 2-х мм.
Технические характеристики:
|
Параметр |
Значение |
|
РПГ-3-2301/РПГ-3-2302 |
|
|
Номинальные напряжения включающей катушки, В |
12, 24 |
|
Коммутируемая нагрузка |
активная и малоиндуктивная |
|
Максимальная коммутируемая мощность, Вт |
30 |
|
Диапазон отклонений напряжений питания, % |
85…110 |
|
Время срабатывания реле, мс |
1.5 |
|
Номинальный ток контактов, А |
1.0 |
|
Диапазон коммутируемых токов, А |
5х10-6…1.0 |
|
Номинальное напряжение контактов, В |
36 |
|
Диапазон коммутируемых напряжений, В |
5х10-2…36 |
|
Электрическая износостойкость, циклов |
104…107 |
|
Механическая износостойкость, циклов |
107 |
|
Максимально допустимая частота включений в час |
90 000 |
|
Тип применяемого геркона |
КЭМ-3 |
|
Количество переключающих контактов |
1/2 |
|
Потребляемая мощность, Вт, не более |
|
|
для 12В |
0.2/0.25 |
|
для 24В |
0.35/0.45 |
|
Масса, кг |
0.02/0.028 |
|
Типоисполнение реле |
Номинальное напряжение, В |
Количество замыкающих контактов |
Потребляемая мощность, Вт, не более |
Количество обмоток в катушке |
|
РПГ-3-2201 |
12, 15, 24 |
1 |
0.15 |
1 |
|
РПГ-3-2202 |
12, 24 |
2 0.30 |
|
|
|
РПГ-3-2203 |
3 |
0.40 |

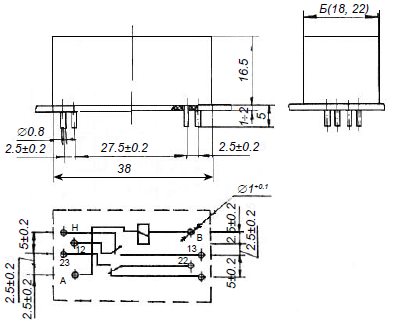

Габаритные размеры:
РПГ-3-2302
РПГ-3-2301
Схема защиты контактов реле при активной нагрузке R=150Ом, RH=1440м, С=0.25МкФ, 160В, V=диод, КД-105Б ТР3.362.060ТУ.
