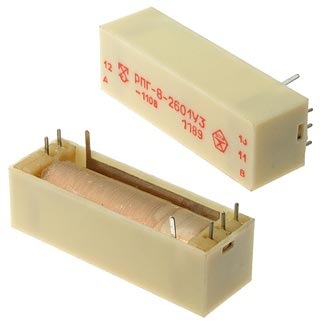

Назначение:
Реле промежуточное герконовое РПГ-8 применяется в схемах автоматики и управления с источниками питания на напряжения 5, 12, 15, 24, 48, 60 и 110В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.
Условия эксплуатации:
Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.
Положение в пространстве произвольное.
Степень защиты реле IP30, выводов – IP00.
Реле предназначены для установки на печатных платах толщиной до 2-х мм.
Технические характеристики:
Параметр |
Значение |
Номинальные напряжения включающей катушки, В |
5, 12, 15, 24, 48, 60, 110 |
Коммутируемая нагрузка |
активная и индуктивная |
Максимальная коммутируемая мощность, В.А |
440 |
Диапазон отклонений напряжений питания, % |
85...110 |
Время срабатывания реле, мс |
0.5...10 |
Номинальный ток контактов, А |
|
замыкающих |
4.0 |
переключающих |
2.5 |
Диапазон коммутируемых токов, А |
|
замыкающих |
1х10-3…4.0 |
переключающих |
1х10-3…2.5 |
Номинальное напряжение контактов, В |
|
замыкающих |
600 |
переключающих |
380 |
Диапазон коммутируемых напряжений, В |
|
замыкающих |
6…380 |
переключающих |
6…220 |
Электрическая износостойкость, циклов |
20х103...8х106 |
Механическая износостойкость, циклов |
6х106 |
Максимально допустимая частота включений в час |
3 600 |
Потребляемая мощность, Вт |
1.4...5.5 |
Тип применяемых герконов |
МКА-52202, МКС-52201 |
Типоисполнение реле:
Типоисполнение реле |
Количество замыкающих контактов |
Количество переключающих контактов |
Размер А, мм |
Масса, кг |
РПГ-8-2510 |
1 |
— |
21 |
0.048 |
РПГ-8-2601 |
— |
1 |
28.5 |
0.075 |
РПГ-8-2520 |
2 |
— |
35.5 |
0.080 |
РПГ-8-2602 |
— |
2 |
20 |
0.050 |
РПГ-8-2530 |
3 |
— |
28.5 |
0.075 |
Габаритные размеры:
Электрическая схема реле РПГ-8:
РПГ-8-2510
РПГ-8-2520
РПГ-8-2530
РПГ-8-2601
РПГ-8-2602
