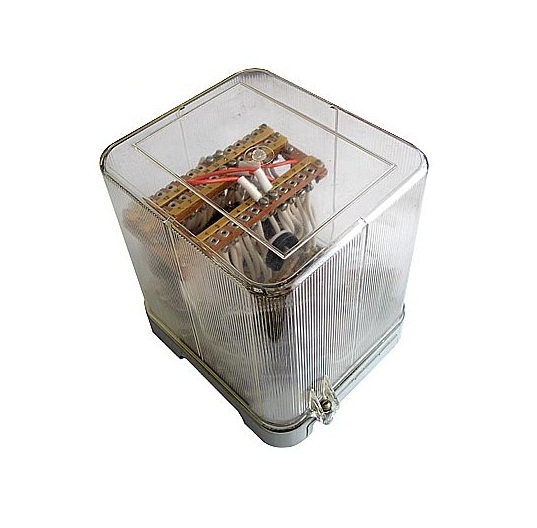

Реле тока

РНТ 565, РНТ 566, РНТ 567 (дифференциальные)

Назначение:

Реле РНТ-565, РНТ-566, РНТ-566/2 предназначены для дифференциальной защиты одной фазы силовых трансформаторов, автотрансформаторов и генераторов переменного тока

Реле РНТ-567, РНТ 567/2 предназначены для защиты шин.

Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке)

Условия эксплуатации:

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:

температура окружающего воздуха от минус 20 °С до плюс 55 °С;
внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Гц с ускорением 0,25 g

Технические данные:

Тип реле	Включенные обмотки	Магнито-движущая сила срабаты-вания, А	Диапазон токов срабатывания, А
РНТ-565	рабочая	100	2,87-12,5
РНТ-565	рабочая последовательно с уравнительной		1,45-12,5
РНТ-566	I рабочая		0,34 -2
	II рабочая		0,62-4
	III рабочая		2,56-20
РНТ-566/2	I рабочая		0,34 -2
РНТ-566/2	II рабочая		4,95-33,3
РНТ-567	I рабочая		5,26-100
РНТ-567	II рабочая		5,26-100
РНТ-567/2	I рабочая		1,05-20
РНТ-567/2	II рабочая		1,05-20

Время срабатывания реле при трехкратном токе срабатывания 0,04 с

Коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания

Коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузки с постоянной времени 0,005 с 60 Вт при напряжении до 250 В или токе до 2 А

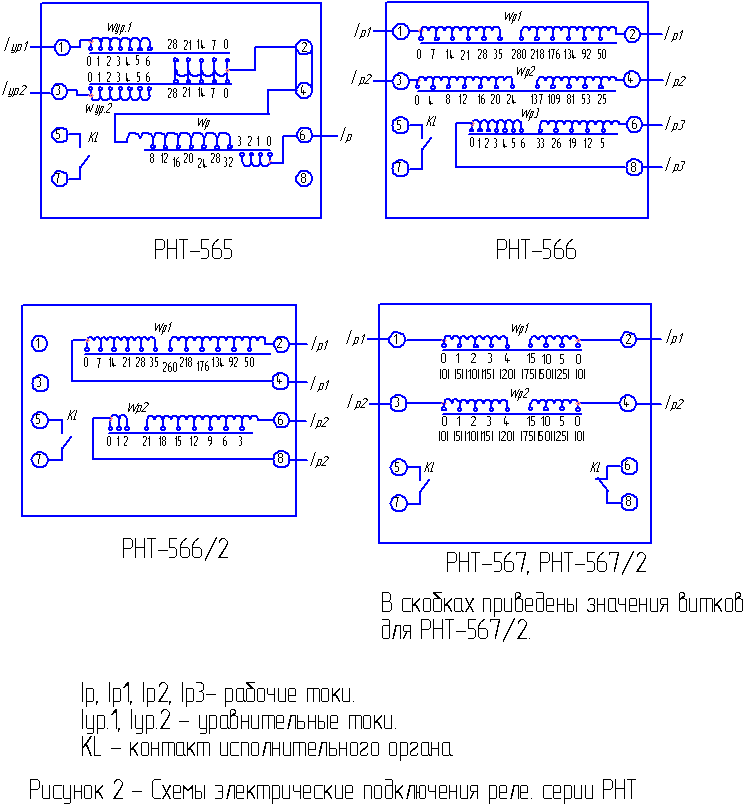

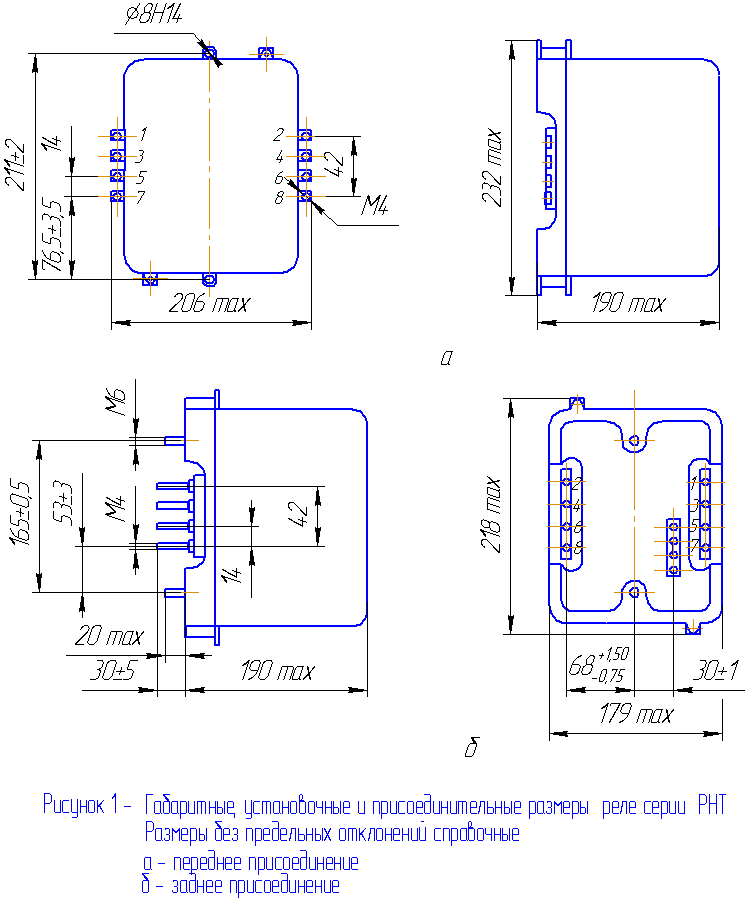

Габаритные размеры не более 179х218х190 мм.

Масса 3,5 кг

Структура условного обозначения РНТ-ХХХ-Х4:

РНТ -реле с насыщающим трансформатором;
ХХ- условный номер разработки (565, 566, 566/2, 567, 567/2)
Х4 - климатическое исполнение (УХЛ, О) и категорию размещения (4) по ГОСТ 15150-69

НТД - ТУ 16-523.464-74
